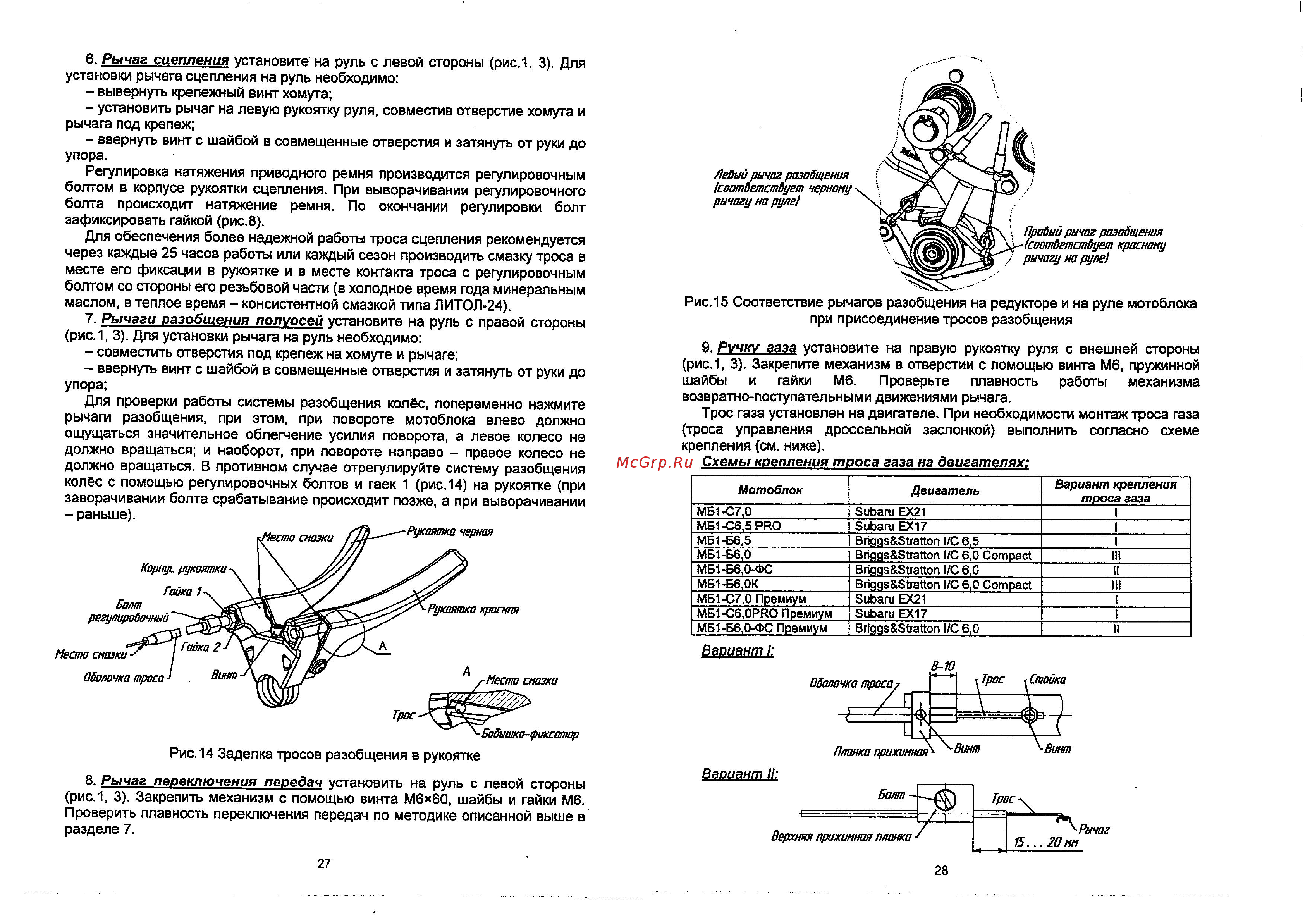

6 Рычаг сцепления установите на руль с левой стороны рис 1 3 Для установки рычага сцепления на руль необходимо вывернуть крепежный винт хомута установить рычаг на левую рукоятку руля совместив отверстие хомута и рычага под крепеж ввернуть винт с шайбой в совмещенные отверстия и затянуть от руки до упора Регулировка натяжения приводного ремня производится регулировочным болтом в корпусе рукоятки сцепления При выворачивании регулировочного болта происходит натяжение ремня По окончании регулировки болт зафиксировать гайкой рис 8 Для обеспечения более надежной работы троса сцепления рекомендуется через каждые 25 часов работы или каждый сезон производить смазку троса в месте его фиксации в рукоятке и в месте контакта троса с регулировочным болтом со стороны его резьбовой части в холодное время года минеральным маслом в теплое время консистентной смазкой типа ЛИТОЛ 24 7 Рычаги разобщения полуосей установите на руль с правой стороны рис 1 3 Для установки рычага на руль необходимо совместить отверстия под крепеж на хомуте и рычаге ввернуть винт с шайбой в совмещенные отверстия и затянуть от руки до упора Для проверки работы системы разобщения колёс попеременно нажмите рычаги разобщения при этом при повороте мотоблока влево должно ощущаться значительное облегчение усилия поворота а левое колесо не должно вращаться и наоборот при повороте направо правое колесо не должно вращаться В противном случае отрегулируйте систему разобщения колёс с помощью регулировочных болтов и гаек 1 рис 14 на рукоятке при заворачивании болта срабатывание происходит позже а при выворачивании раньше Лебый рычаг разобщения соотбетстбует черному рычагу на руле Прабый рычаг разобщения соотбетстбует красному рычагу на руле Рис 15 Соответствие рычагов разобщения на редукторе и на руле мотоблока при присоединение тросов разобщения 9 РУЧКУ газа установите на правую рукоятку руля с внешней стороны рис 1 3 Закрепите механизм в отверстии с помощью винта Мб пружинной шайбы и гайки Мб Проверьте плавность работы механизма возвратно поступательными движениями рычага Трос газа установлен на двигателе При необходимости монтаж троса газа троса управления дроссельной заслонкой выполнить согласно схеме крепления см ниже Схемы крепления троса газа на двигателях Мотоблок МБ1 С7 0 МБ1 С6 5 PRO МБ1 Б6 5 МБ1 Б6 0 МБ1 Б6 0 ФС МБ1 Б6 0К МБ1 С7 0 Премиум MB1 C6 0PRO Премиум МБ1 Б6 0 ФС Премиум Двигатель Subaru ЕХ21 Subaru ЕХ17 Briggs Stratton l C 6 5 ilriggs Stratton l C 6 0 Compact Briggs Stratton l C 6 0 Briggs Stratton l C 6 0 Compact Subaru EX21 Subaru EX17 Briggs Stratton l C 6 0 Вариант крепления троса газа I I I III II III I I II Вариант I Рис 14 Заделка тросов разобщения в рукоятке 8 Рычаг переключения передач установить на руль с левой стороны рис 1 3 Закрепить механизм с помощью винта МбхбО шайбы и гайки Мб Проверить плавность переключения передач по методике описанной выше в разделе 7 27 Вариант II Верхняя прижимная планка 15 20 нм 28
