KRAMER ELECTRONICS, LTD.12

Затяните крепежные винты на клеммах до упора с помощью тонкой отвер-

тки. Подключить громкоговорители можно одним из двух способов:

параллельное соединение: усилитель подключается непосредственно к каж-

дому из громкоговорителей. Если отсоединить один из входных соедините-

лей, остальные громкоговорители останутся подключенными (см. рис. 3).

последовательное соединение: пара проводов (+ и -) от громкогово-

рителя подключается к клеммам + и – последующего громкоговори-

теля. При отключении одного из соединителей последующие громко-

говорители будут отсоединены (см. рис. 3).

5. Закрепите провода в розетке клеммного соединителя (см. рис. 5).

6. Пропустите провода через отверстие в крышке входных соединителей, а

затем подсоедините розетку к ответному блоку клемм громкоговорителя.

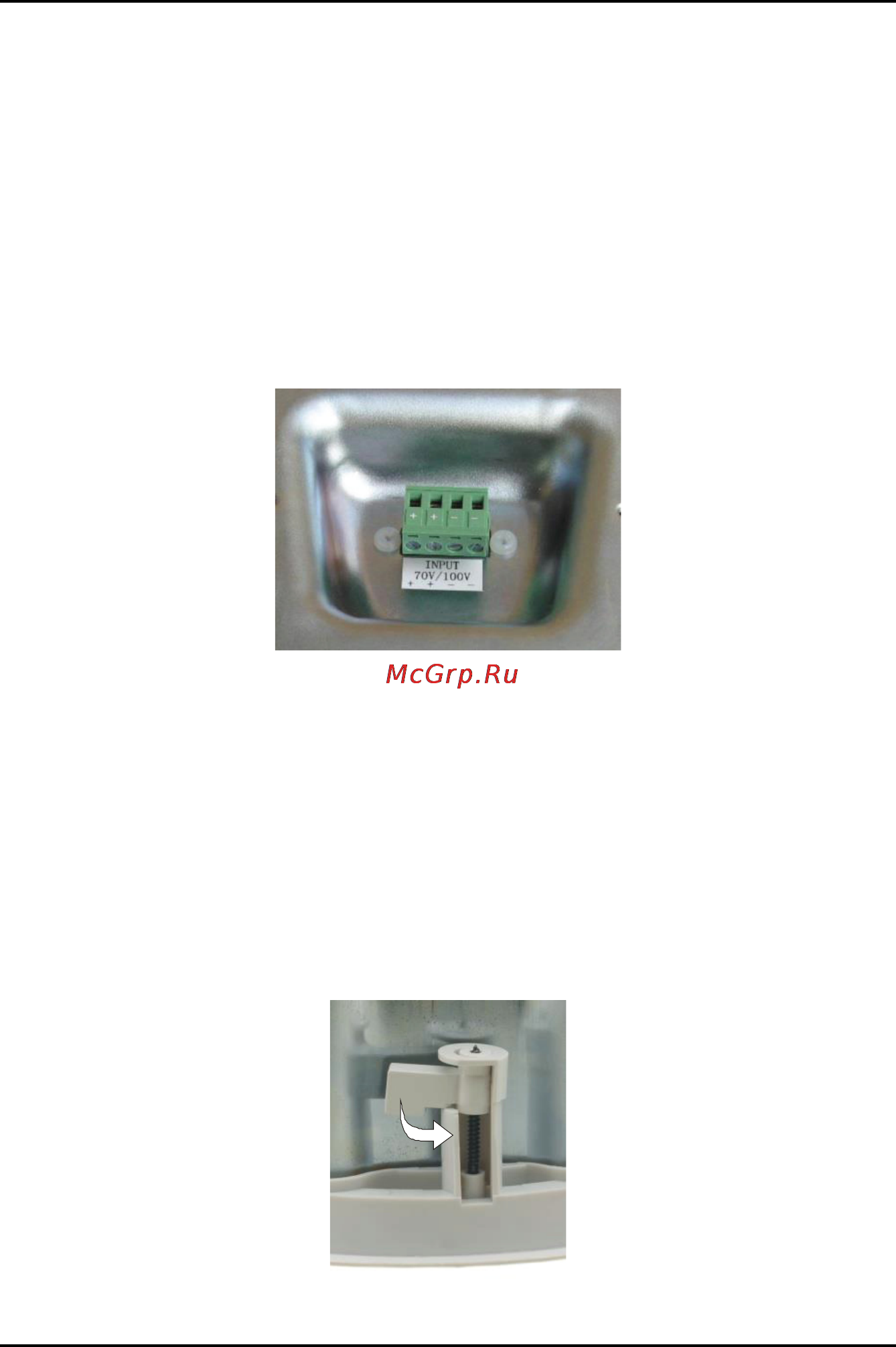

Рис. 5. Подсоединение и закрепление кабеля

7. Вставьте громкоговоритель в вырез плитки таким образом, чтобы его

край располагался на уровне потолка.

8. Затяните винты крепежных выступов, поворачивая их по часовой стрелке (см. рис. 6).

Затяжка на половину оборота выдвигает выступ; при дальнейшей затяжке

винта выступы смещаются назад к поверхности потолка

При затяжке винтов крепежных выступов они автоматически смещаются

наружу, прижимая при этом заднюю панель громкоговорителя к стенке.

Не следует слишком сильно затягивать винты. Это может привести к пов-

реждению как громкоговорителей, так и поверхности.

Рис. 6. Затяжка винтов крепежных выступов

Установка Yarden 8-CH
