Цифровой шлюз SMG 11

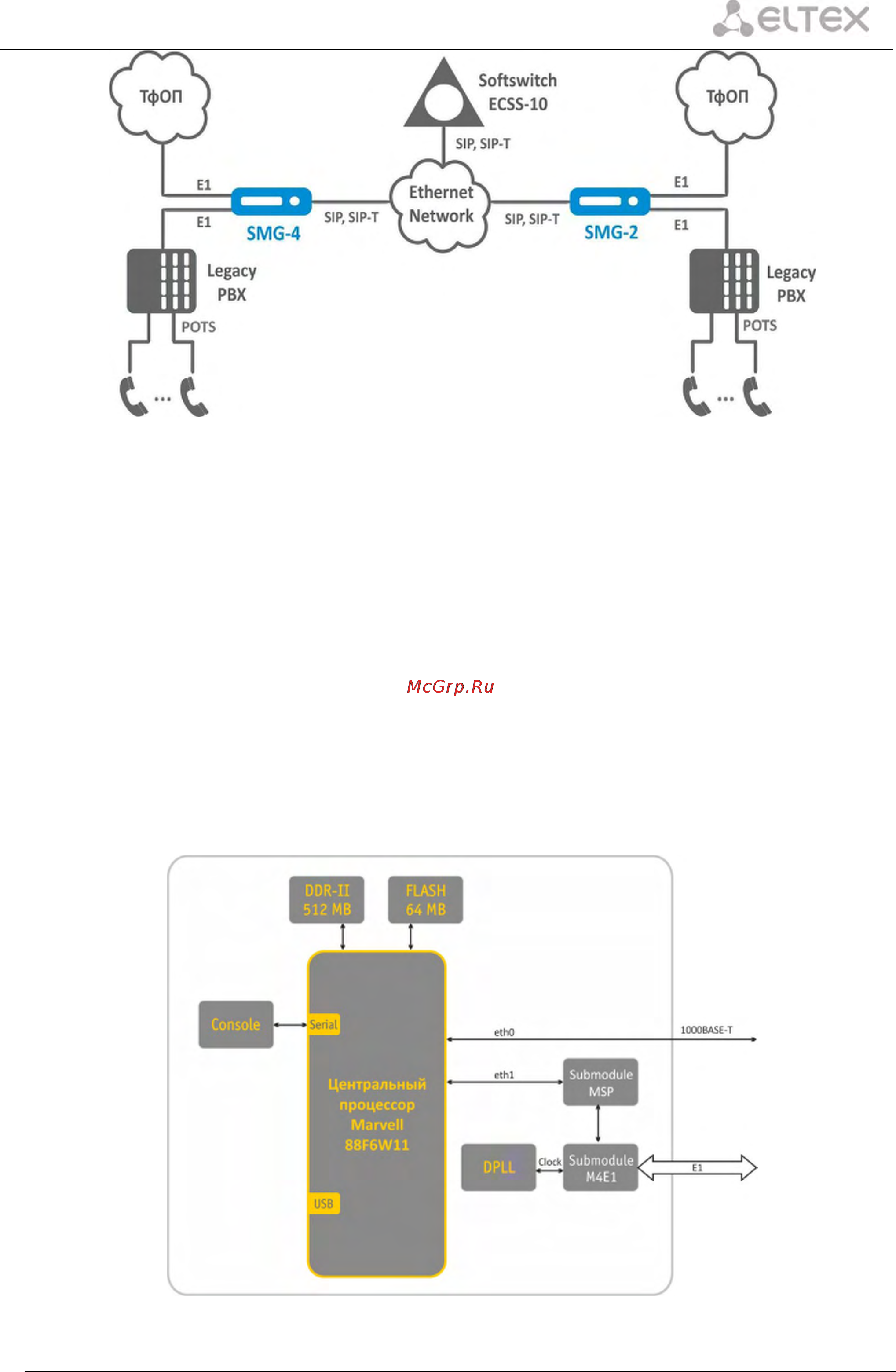

Рисунок 3 – Сопряжение сигнализаций и медиа-потоков TDM и VoIP сетей
1.3 Структура и принцип работы изделия
Устройство SMG имеет субмодульную архитектуру и содержит следующие элементы:
– контроллер, в состав которого входит:
– управляющий процессор;
– flash память – 64MВ;
– ОЗУ – 512МВ.
– субмодуль потоков E1 М4Е1;
– субмодуль IP SM-VP-M200 – для SMG-2;
– субмодуль IP SM-VP-M300 – для SMG-4;
– система ФАПЧ.
Функциональная схема SMG представлена на рисунке 4.
Рисунок 4 – Функциональная схема SMG
