Цифровой шлюз SMG 179

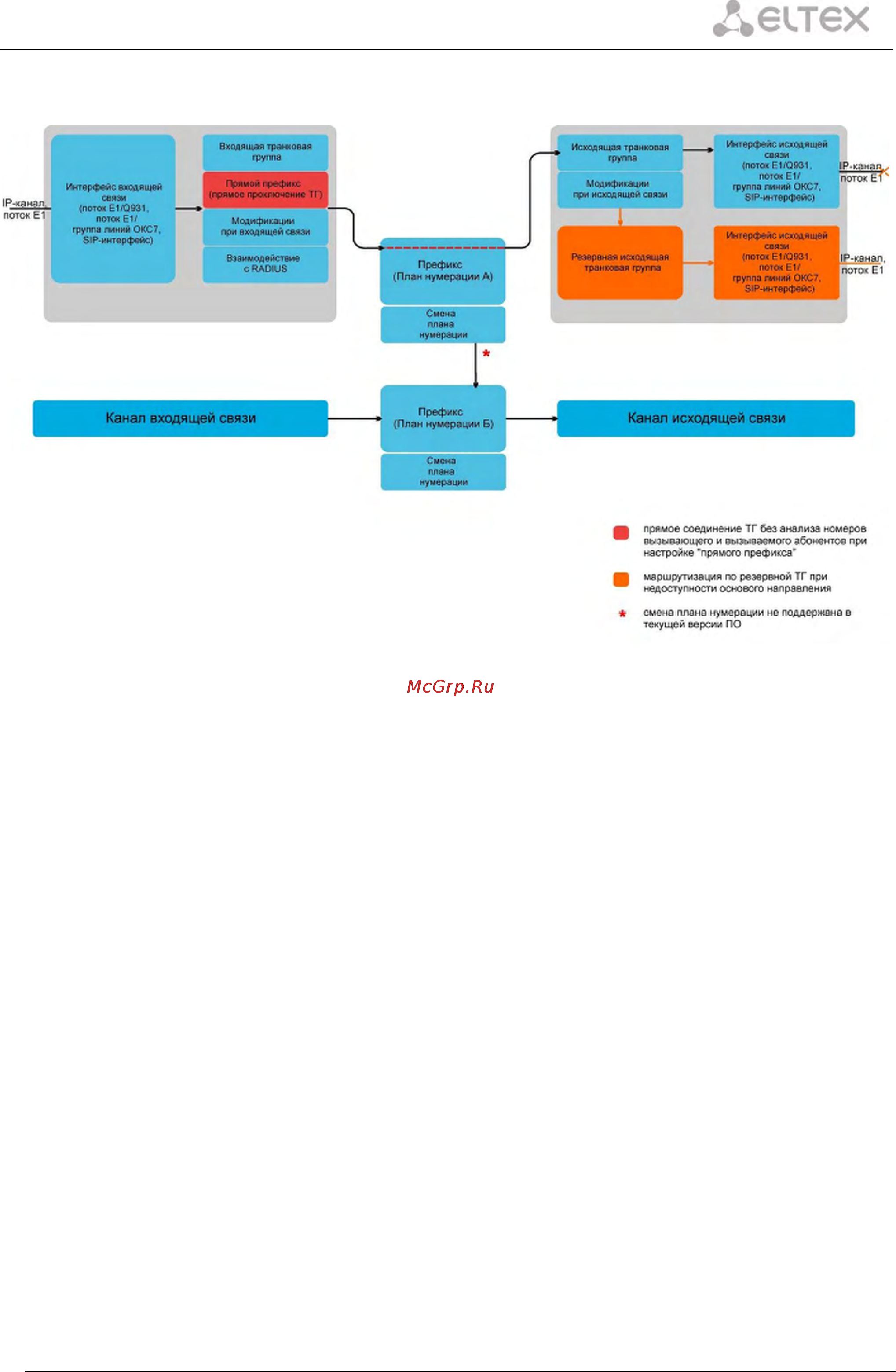

ПРИЛОЖЕНИЕ Г. ВЗАИМОСВЯЗЬ ПАРАМЕТРОВ МАРШРУТИЗАЦИИ, АБОНЕНТОВ И СЛ
Входящий вызов из IP- либо TDM-канала поступает на входящий интерфейс, далее в транковой
группе (ТГ) посредством протокола RADIUS (если используется) определяется возможность дальнейшей
маршрутизации вызова. В ТГ производятся модификации номеров при входящей связи, после чего вызов
по префиксу маршрутизируется в исходящий канал либо на SIP-абонента. Если во входящей ТГ настроен
"прямой префикс", то вызов маршрутизируется в исходящую ТГ, настроенную в параметрах этого
префикса, без анализа номеров вызываемого и вызывающего абонентов. В исходящей ТГ производятся
модификации номеров, после чего вызов поступает в исходящий интерфейс/канал. Если исходящее
направление недоступно, то вызов будет направлен по резервному направлению (если настроено).
