6 Тонкий клиент TC

Внешний вид задней панели устройства приведен на рисунках 2а, 2б.

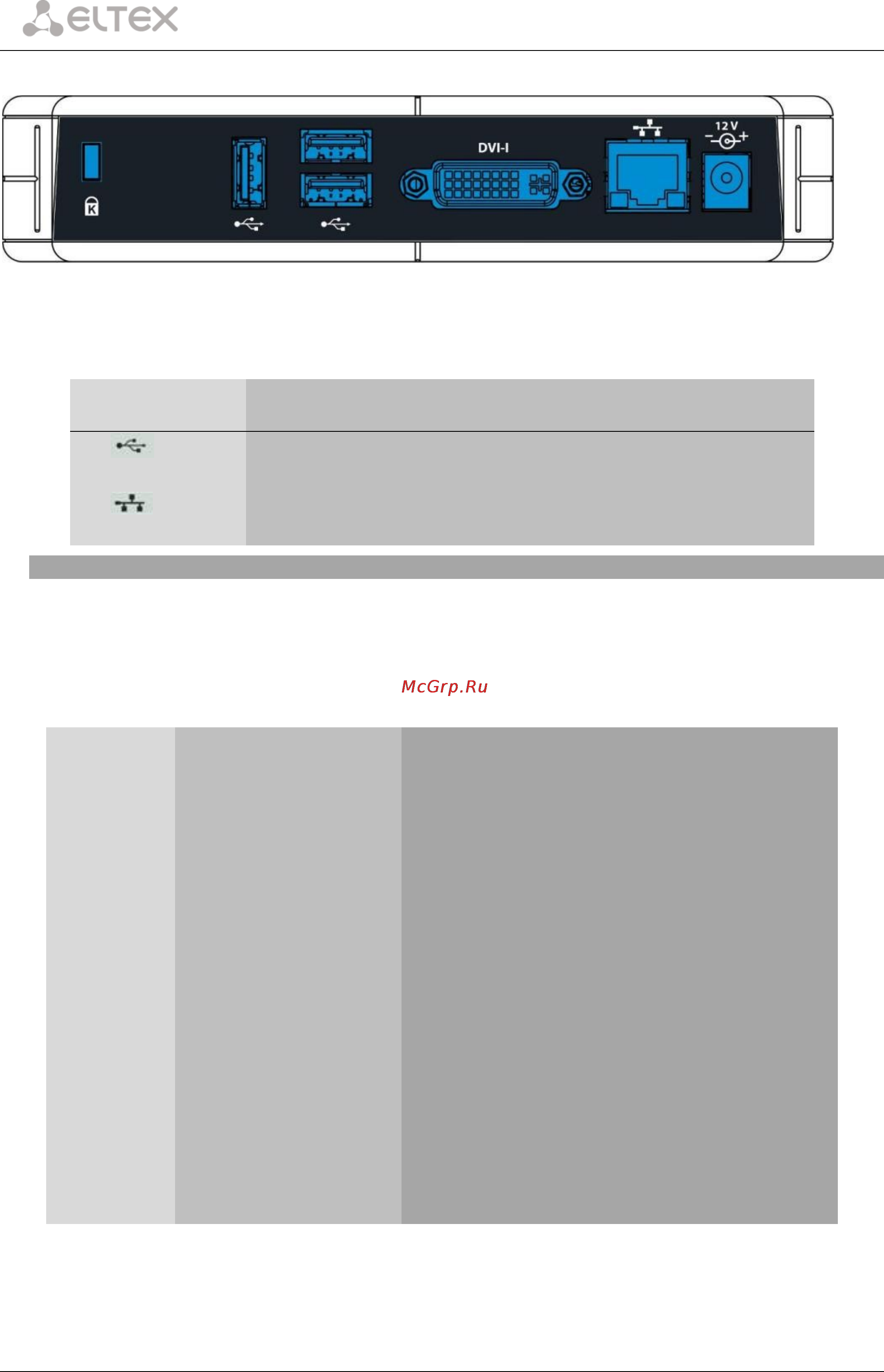

Рисунок 2a – Внешний вид задней панели TС-50/TC-50-W

Таблица 2 – Описание разъемов, и органов управления задней панели

Элемент

передней панели

Описание

разъемы USB для подключения периферийных устройств

DVI -I

разъем для подключения монитора (DVI-порт)

Ethernet-порт 10/100/1000Base-T (RJ-45)

12V

разъем для подключения адаптера питания

1.2 Световая индикация

Текущее состояние устройства отображается при помощи индикаторов Power, Mode, SD –

расположенных на передней панели.

Перечень состояний индикаторов приведен в таблицах 3, 4.

Таблица 3 – Световая индикация состояния устройства

Индикатор

Состояние индикатора

Состояние устройства

Power

не горит

отключено от сети питания/

находится в «спящем» режиме

горит зеленым светом

нормальная работа

Mode

не горит

отключено от сети питания/

находится в «спящем» режиме

горит красным светом

находится в процессе загрузки

горит зеленым светом

режим работы с прошивкой с локальной флешки

мигает красным светом

невозможно загрузить прошивку

не горит

слот для карты памяти SDHC пуст

горит зеленым светом

слот для карты памяти SDHC занят
