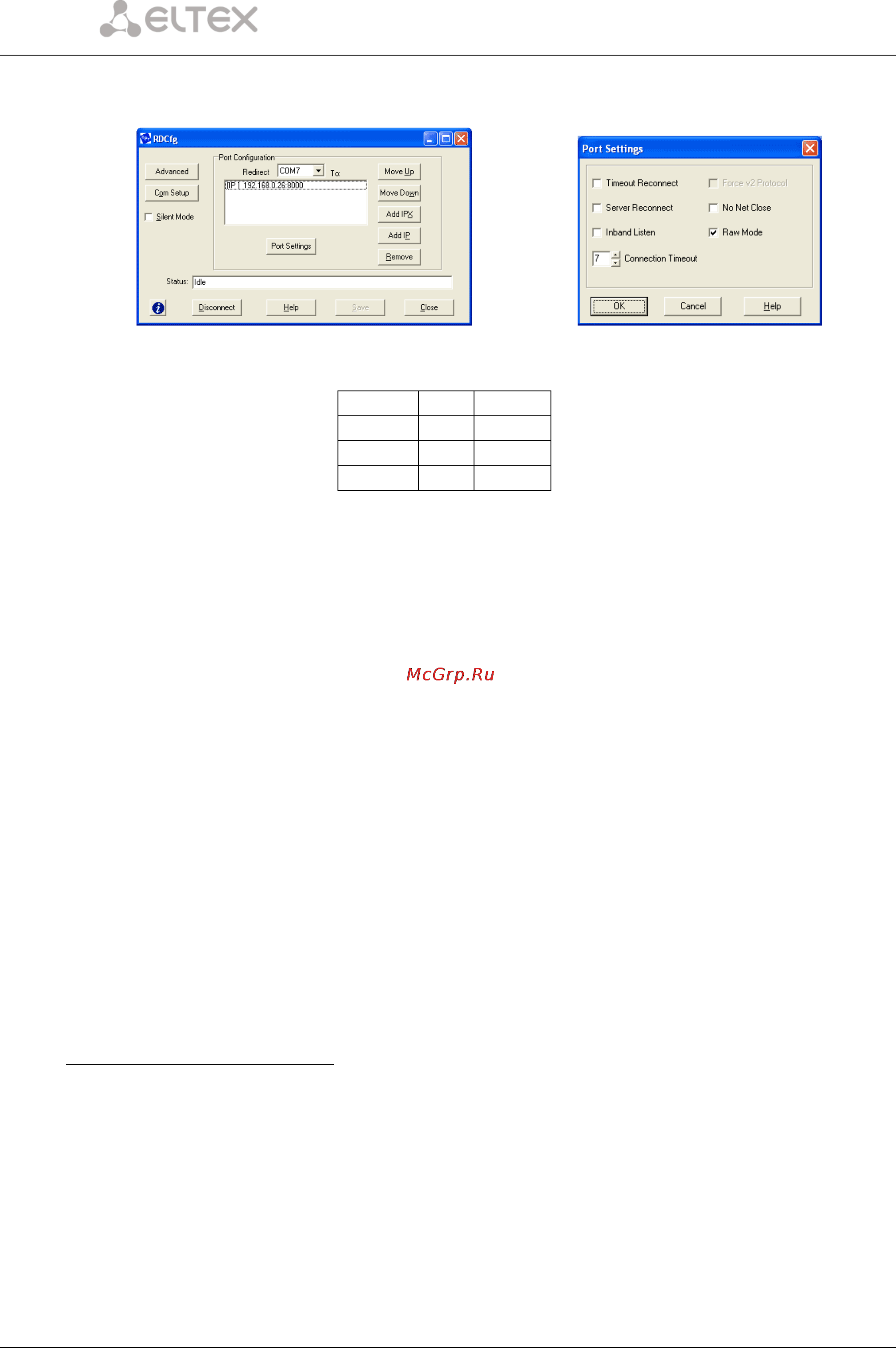

200 Оптические мультиплексоры TopGATE
На стороне мультиплексора настройка характеристик последовательного интерфейса RS232
(скорость/четность/стоп биты) выполняется командой sersetup.
Распайка кабеля для подключения компьютера к порту AUX.
DB9(M)
RJ12
Сигнал
2
6
Rx
3
5
Tx
5
4
GND
8.6 Использование готовых файлов конфигурации
Для быстрой настройки каждого мультиплексора используются готовые файлы конфигурации
(подготовленные заранее или предоставленные производителем), необходимо выполнить следующее:
1. Подключить управляющий компьютер с установленным клиентом Telnet к одному из
интерфейсов LAN устройства или, в случае отсутствия такой возможности, последовательный порт
управляющего компьютера к порту AUX мультиплексора.
2. При сетевом подключении запустить программу FTP клиента и произвести подключение к
мультиплексору. IP-адрес устройства по умолчанию 192.168.0.24. При консольном подключении
запустить терминальную программу, поддерживающую передачу файлов по протоколу Xmodem,
например – HyperTerminal. Параметры настройки последовательного порта – 115 кбод, 8 бит, 1 стоп-бит,
без четности. Для доступа к настройке устройства ввести имя (login) и пароль (password). Имя по
умолчанию admin, пароль – admin.
3. Загрузить имеющийся файл cfg.sys в каталог “mnt” мультиплексора. При сетевом подключении
– выбрать каталог “mnt” и записать в него или перезаписать файл cfg.sys; при консольном подключении –
инициировать прием файла командой upload /mnt/cfg.sys <len>, где <len> – длина принимаемого файла,
затем отправить файл cfg.sys по протоколу Xmodem.
4. Перегрузите мультиплексор, выключив и включив электропитание или выполнив консольную
команду reset.
ПРИМЕРЫ КОНФИГУРАЦИЙ
Для Hardware version 3xx
Точка – точка (оптический линк)
Мультиплексор 1 (MAC-адрес: 5A-00-3b-33-05-01):
setmac 5A-00-3b-33-05-01
ipconfig -a 192.168.0.21 -m 255.255.255.0 -g 192.168.0.1
hosts -g
e1setup 0,1,2,3 -m 5A-00-3b-33-05-02 0,1,2,3
Мультиплексор 2 (MAC-адрес: 5A-00-3b-33-05-02):
setmac 5A-00-3b-33-05-02
ipconfig -a 192.168.0.22 -m 255.255.255.0 -g 192.168.0.1
hosts -g
e1setup 0,1,2,3 -m 5A-00-3b-33-05-01 0,1,2,3
