198 Оптические мультиплексоры TopGATE

8.3 Интерфейс Ethernet

Мультиплексор содержит два интерфейса Ethernet 100BaseTX/1000BaseT для передачи данных со

скоростью 10/100 Мбит/с или 1000 Мбит/с, маркированных как LAN 1 и LAN 2.

Ethernet-интерфейс мультиплексора может работать в режиме автосогласования, а также

позволяет вручную установить скорость и режим дуплекса для каждого интерфейса в отдельности.

Несоответствие установок скорости и дуплекса на порту Ethernet мультиплексора и

порту подключаемого оборудования может приводить к блокировке встроенного

Ethernet коммутатора и невозможности передачи данных как через неправильно

сконфигурированный порт, так и через другие порты.

Передача Е1 потоков через интерфейс Ethernet, установленный в режим

полудуплекса, может приводить к ошибкам синхронизации и высокому уровню BER

вследствие часто возникающих коллизий в этой конфигурации!

Команда ethmode настраивает режим работы выбранного пакетного интерфейса, его

идентификатор VLAN, скорость, дуплекс, ограничение пропускной способности и параметры

резервирования. Для целей резервирования команда может описывать топологию соединений между

мультиплексорами.

Использование мультиплексора в конфигурации с резервированием Ethernet каналов возможно

только при полном и корректном описании топологии соединений на каждом мультиплексоре. Для

каждого фрагмента сети, участвующего в кольце, требуется сконфигурировать каждый интерфейс,

участвующий в резервировании или передаче данных между мультиплексорами.

Пример:

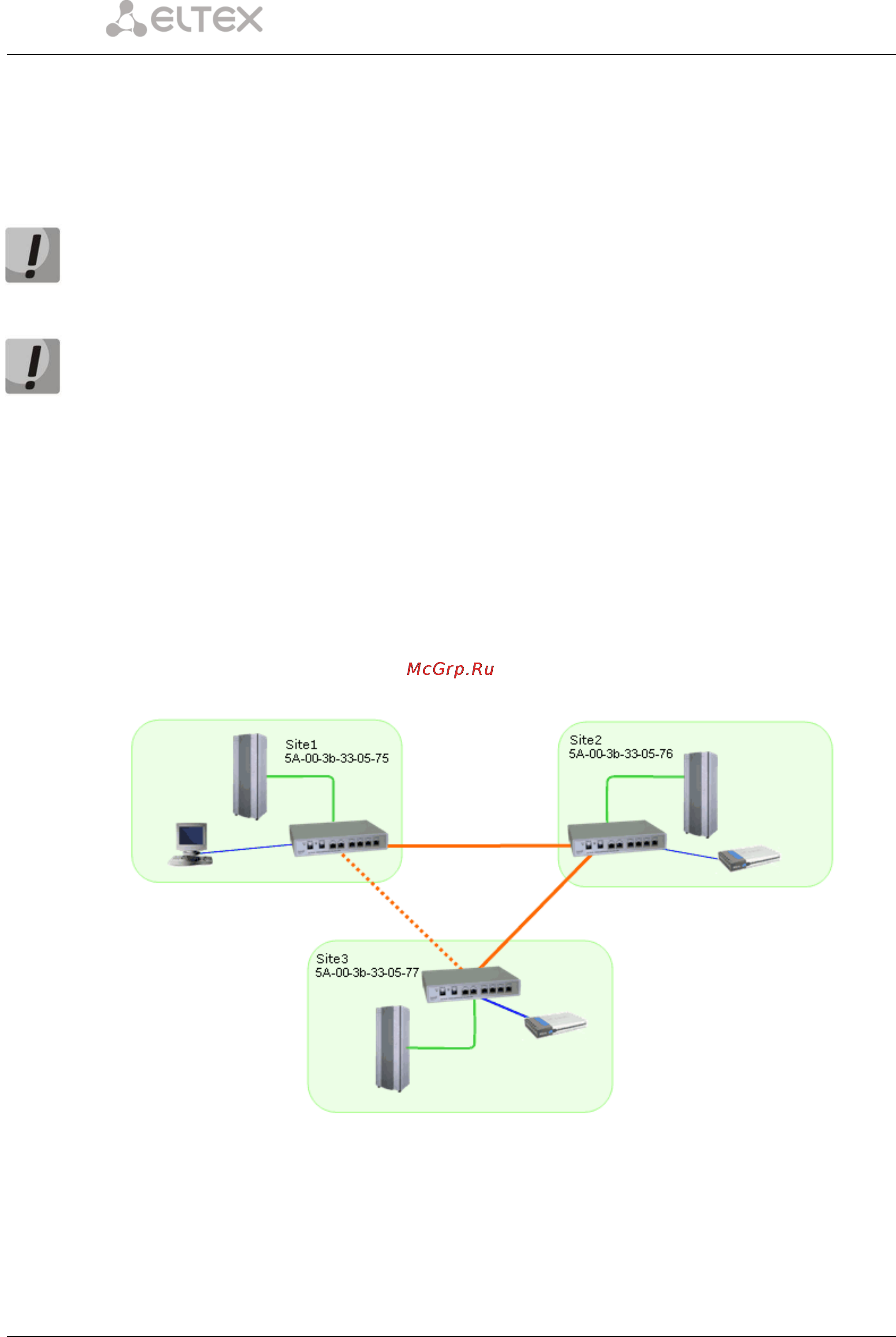

Установка режима резервирования для кольца, состоящего из 3-х мультиплексоров.

Рисунок 6

Site1 > setmac 5A-00-3b-33-05-75

Site1 > ethmode 0 -p reserv -t 5A-00-3b-33-05-76 1 -l 30

Site1 > ethmode 1 -p monitor -t 5A-00-3b-33-05-77 0 -l 30
