22 Оптические мультиплексоры TopGATE

2.7 Конструктивное исполнение

Устройство выполнено в металлическом корпусе с возможностью крепления в 19" стойку. На

передней панели мультиплексора расположены разъемы SC оптических агрегатных интерфейсов,

разъемы RJ-45 абонентских интерфейсов Ethernet, разъемы RJ-45 абонентских Е1 интерфейсов и

индикаторы. Точное количество разъемов всех типов для каждой модели TopGATE приведено в таблице

Мультиплексор TopGATE SFP выполнен в виде SFP модуля, подключаемого к устройству с SFP

корзиной.

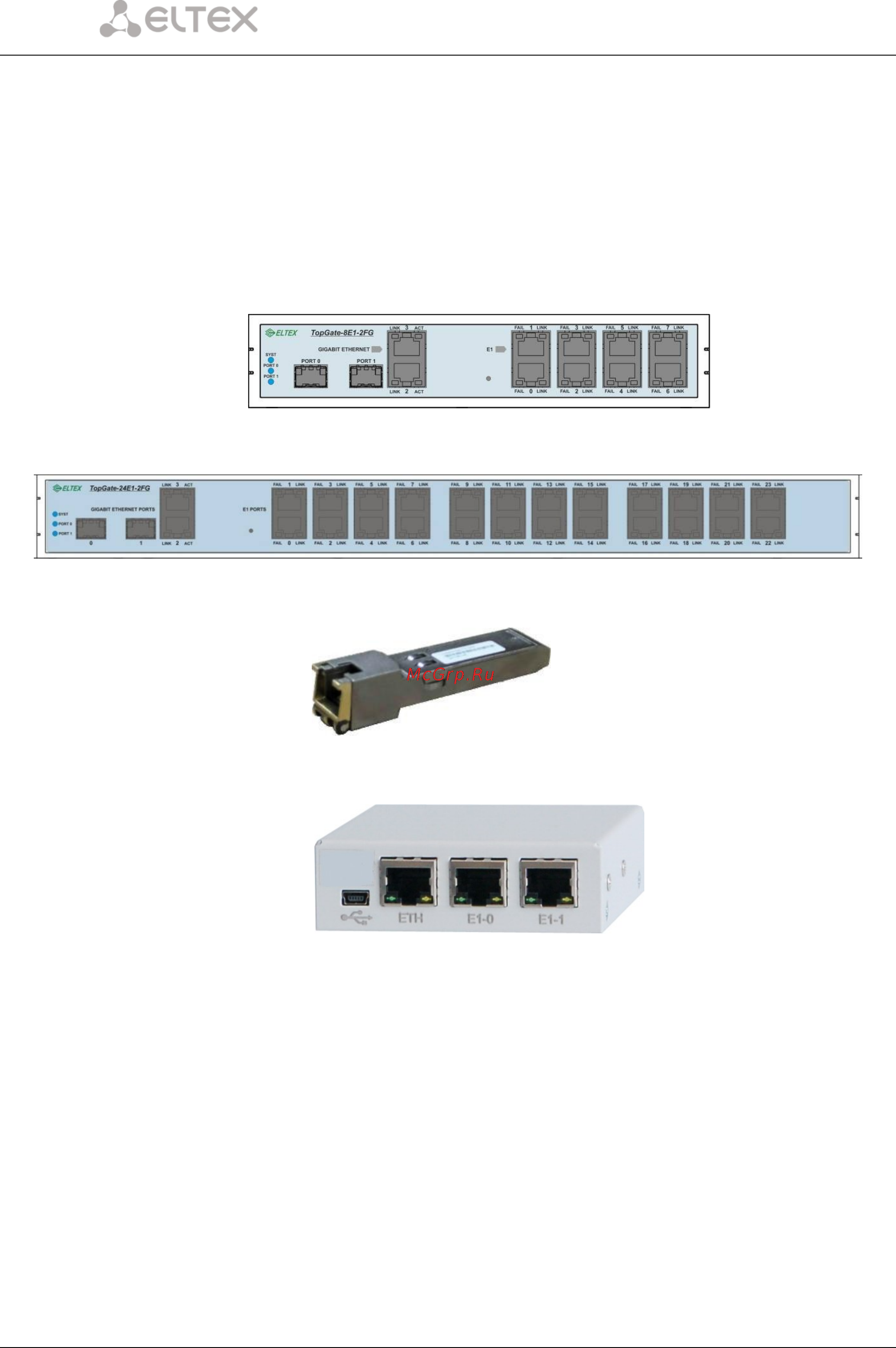

Рисунок 1 – Внешний вид передней панели мультиплексора ToPGATE-8E1-2FG

Рисунок 2 – Внешний вид передней панели мультиплексора ToPGATE-24E1-2FG

Рисунок 3 – Внешний вид мультиплексора ToPGATE SFP

Рисунок 4 – Внешний вид мультиплексора ToPGATE-2E1-1F

Оптическая линия подключается к разъему типа SC на передней панели, маркированному как

FIBER BN или FIBER BL. Указанные обозначения соответствуют интерфейсам NT и LT стандарта 100BaseBX.

Трансивер с маркировкой BN использует длину волны 1550 нм для передачи, и 1310 нм для приема.

Трансивер с маркировкой BL использует длину волны 1310 нм для передачи и 1550 нм для приема. При

соединении двух мультиплексоров разноименные разъемы FIBER соединяются между собой. Для

подключения устройства используется одномодовый оптоволоконный кабель 9/125, соответствующий

спецификации G.652.

На задней панели расположены разъем подключения электропитания и дополнительный разъем

последовательного интерфейса.

Ниже приведены габаритные размеры и масса в зависимости от модели устройства.
