9.11. Монтаж бака для горячей воды

ВНИМАНИЕ! Бак с горячей водой является предметом повышенной

опасности при эксплуатации, поэтому необходимо проявлять

максимум осторожности при нахождении рядом с ним.

ВНИМАНИЕ! За ненадлежащее крепление бака компания «Термо-

фор» ответственности не несет.

ВНИМАНИЕ! Запрещается попадание в бак для горячей воды и

систему нагрева воды разъедающих веществ.

ВНИМАНИЕ! Запрещается наливать воду в пустой бак и (или)

заполнять пустую систему нагрева воды (при наличии) после

растопки печи до полного остывания печи и бака.

С печью «Тунгуска 2011» могут использоваться два типа баков для горячей

воды: выносной и бак «самоварного» типа.

Выносной бак закрепляется на стене парильного (моечного) помещения в

удобном для Потребителя месте и подсоединяется к теплообменнику с

помощью трубопровода (монтаж системы нагрева воды см. п 9.10). Нагрев воды

в баке происходит за счет ее циркуляции через теплообменник.

ВНИМАНИЕ! Во избежание травм и ожогов необходимо обеспечить

максимально надежное крепление бака к стене.

G3/4

Штуцер тепло-

обменника

Теплообменник

Труба с внутрен-

ней присоедини-

тельной резьбой

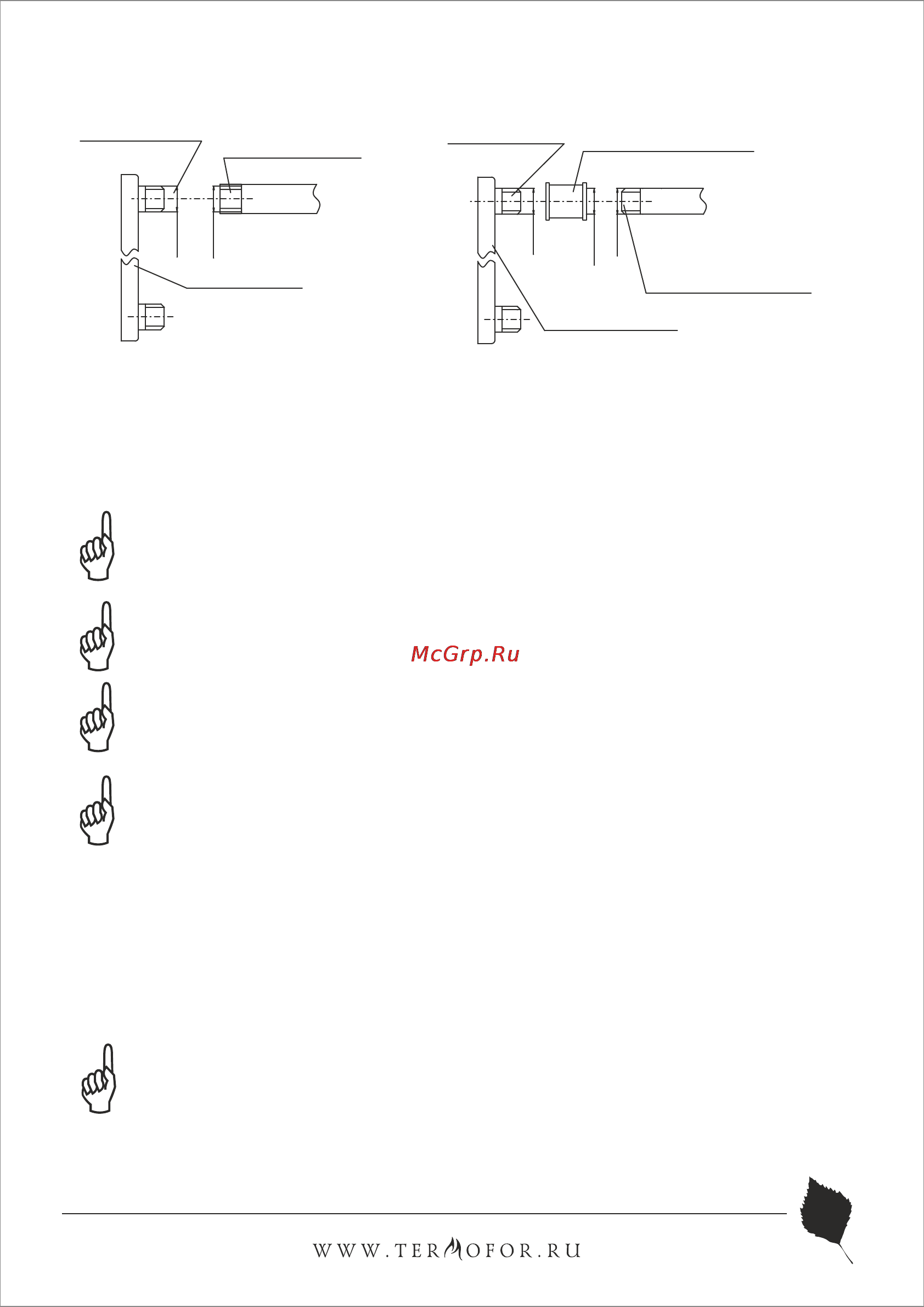

Рисунок 12. Присоединение

трубопровода напрямую.

Рисунок 13. Присоединение

трубопровода через муфту.

G3/4

Труба с наружней

присоединительной

резьбой

Сантехническая муфта с

внутренней присоеди-

нительной резьбой

Штуцер тепло-

обменника

Теплообменник

G3/4
