Каркас дверцы

Стекло

Болт крепления

Дистанционная втулка

Прижим

Гайка крепления

Уплотняющая лента

толщиной 20 мм

Каркас дверцы

Стекло

Уплотняющая лента

толщиной 10 мм

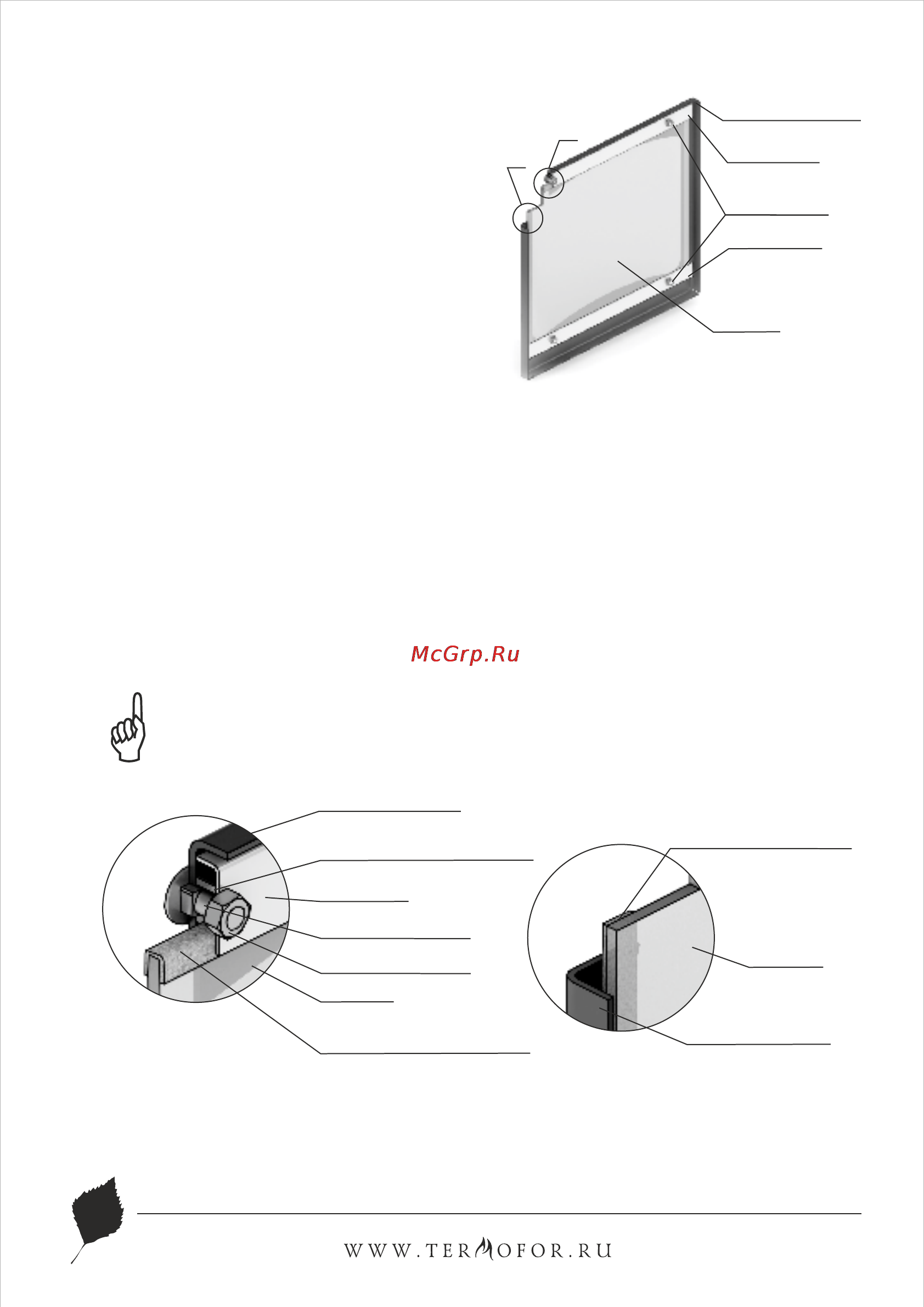

Рисунок 11. Крепление светорозрачного экрана (стекла) дверцы.

Каркас дверцы

Стекло

Прижим

Фиксация

прижима

Рисунок 10. Ремонт светороз-

рачного экрана дверцы.

Прижим

1. Открутите две гайки, фиксиру-

ющие верхний прижим

(рисунок 11.I), и демонтируйте

их и дистанционные втулки.

2. Ослабьте фиксирующие гайки

нижнего прижима.

3. Извлеките стекло из нижнего

прижима.

4. Возьмите новое стекло, если

на нем нет уплотняющих лент,

наклейте их: лента шириной

20 мм наклеивается сверху и

снизу стекла «П»-образно (рисунок 151.I), лента шириной 10 мм

наклеивается вертикально, вдоль боковых сторон стекла (рисунок

11.II).

4. Вставить стекло в нижний прижим, при этом лента наклеенная с

боковых сторон (вертикальная) должна быть зажата между стеклом и

каркасом дверцы (рисунок 11.II).

5. Зафиксируйте стекло верхним прижимом и затяните фиксирующие

гайками.

ВНИМАНИЕ! Гайки крепящие прижим накручиваются на болты

крепления через дистанционные втулки (рисунок 11.I).
