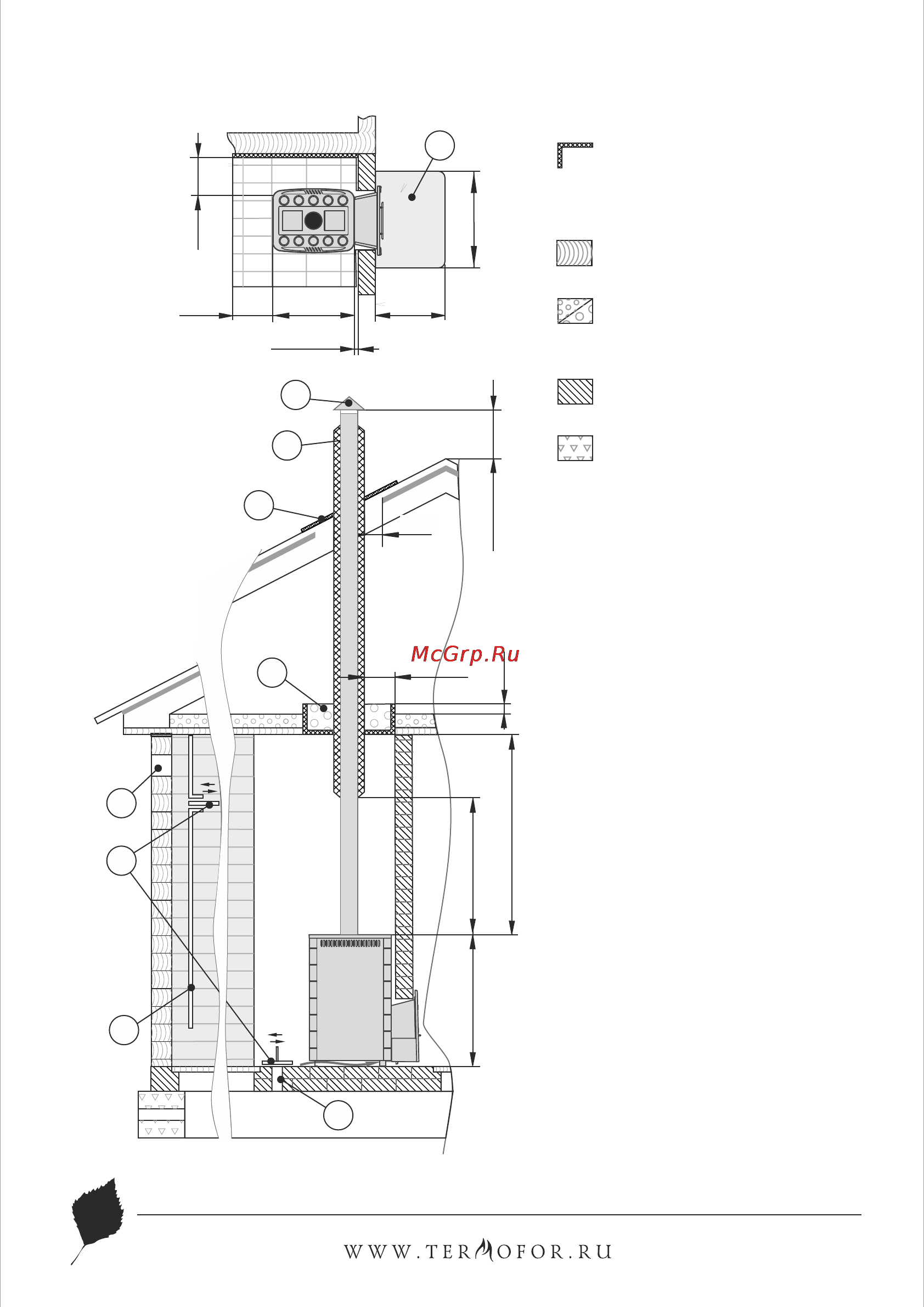

Рисунок 3. Монтаж печи в

помещении из горючего материала.

металлический лист по

теплоизоляционному

материалу (асбестовому

картону толщиной 10мм)

дерево (горючий

материал)

утеплитель

(керамзит/шлак/

базальтовая вата)

кирпич и т.п. (не горючий

материал)

материал фундамента

(негорючий)

1. Предтопочный лист

2. Зонтик

3. Д ымовая труба с

теплоизоляцией типа «сэндвич»

4. Перекрытие из негорючего

материала для кровли

5. Потолочная разделка

6. Отверстие для вытяжки

отработанного воздуха

7. Регулируемые задвижки

8. Вертикальный короб

9. Отверстие для притока

свежего воздуха

700

695

380

500

380

500 min

1200 min

1110

30 min

130

1000 min
