Термофор Гимназист Руководство по эксплуатации онлайн [8/35] 141457
![Термофор Профессор уголь Руководство по эксплуатации онлайн [8/35] 141468](/views2/1154915/page8/bg8.png)
7

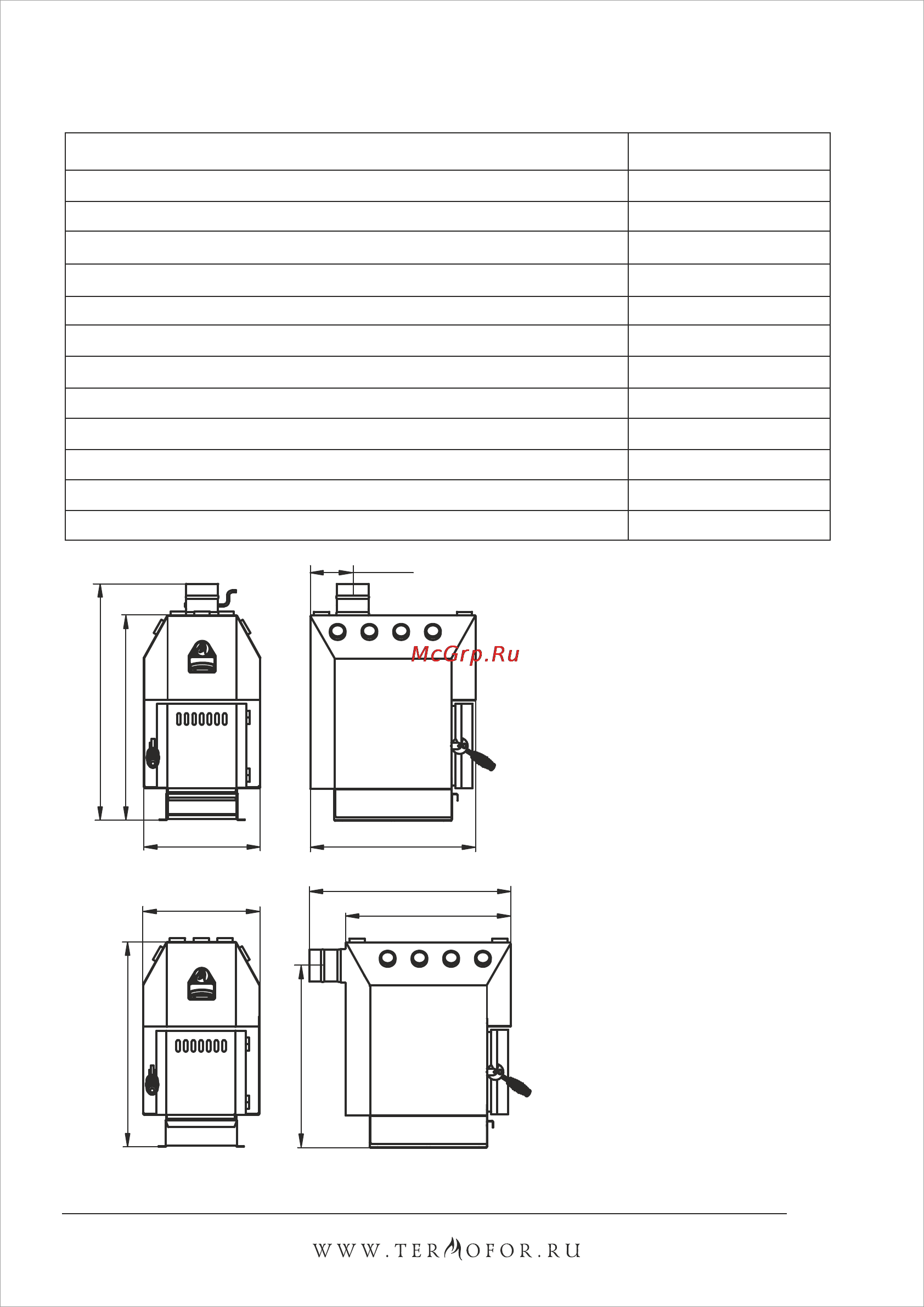

Рисунок 5. Габаритные
размеры котла «Инженер» с
выходом трубы назад.
Рисунок 4. Габаритные
размеры котла «Инженер» с
выходом трубы вверх.
Таблица 4. Технические характеристики модели «Инженер».
Модели «Инженер»
Максимальный объем отапливаемого помещения, куб. м 250
Мощность, кВт 15
Габаритные размеры (ШхГхВ), мм, труба вверх 440х630х895
Габаритные размеры (ШхГхВ), мм, труба назад 440х765х775
Масса, кг 98
Проем топочной дверцы, мм 290х340
Объем камеры сгорания, л 122
40
Максимальный объем загрузки топлива, л
Максимальная длина полена, мм 460
Диаметр дымохода, мм 120
Рекомендуемая высота дымохода, м 5
Конвекционные трубы: диаметр, мм / кол-во, шт. 50/14
630
895
775
440
630
765
775
440
160
675
