6

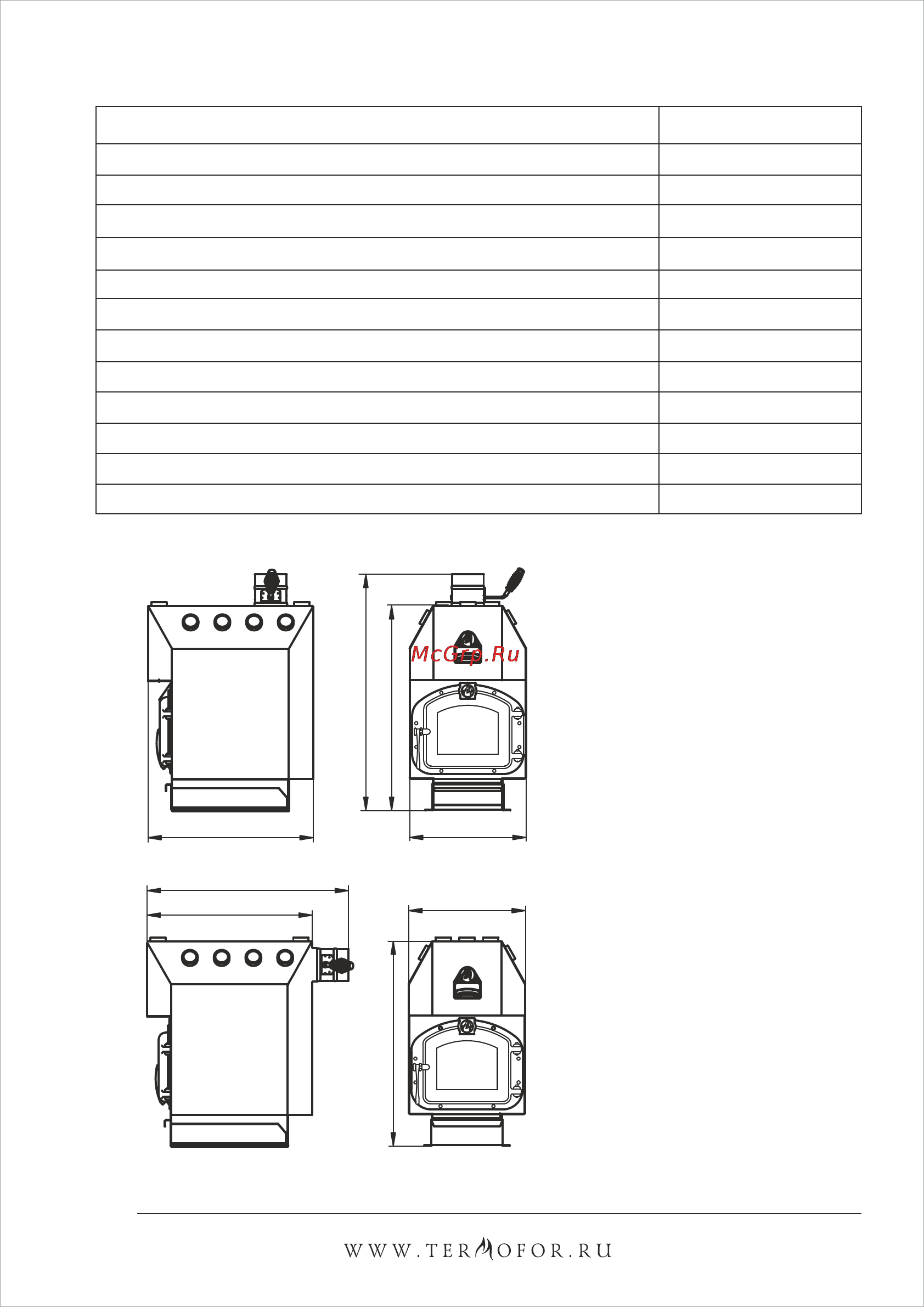

Рисунок 4. Габаритные
размеры котла «Инженер» с
выходом трубы назад.
Рисунок 3. Габаритные
размеры котла «Инженер» с
выходом трубы вверх.
Таблица 3. Технические характеристики модели «Инженер».
630
895
775
440
630
765
775
440
Модели «Инженер»
Максимальный объем отапливаемого помещения, куб. м 250
Максимальная мощность, кВт 15
Габаритные размеры (Ш х Г х В), мм, труба вверх 440х630х895
Габаритные размеры (Ш х Г х В), мм, труба назад 440х765х775
Масса, кг 105
Проем топочной дверцы, мм 290х340
Объем камеры сгорания, л 122
40
Максимальный объем загрузки топлива, л
Максимальная длина полена, мм 460
Диаметр дымохода, мм 120
Рекомендуемая высота дымохода, м 5
Конвекционные трубы: диаметр, мм / кол-во, шт. 50/14
