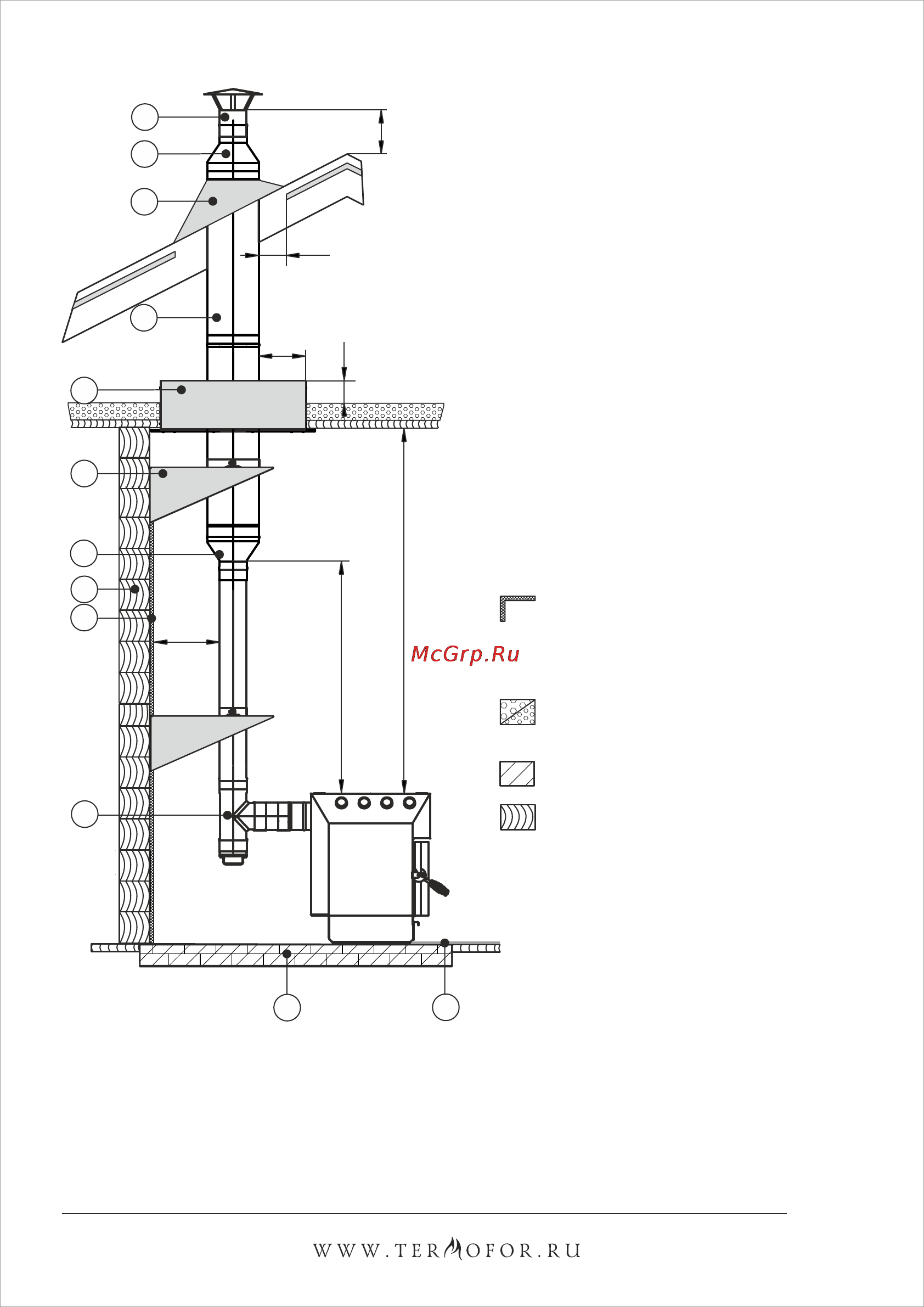

Рисунок 11. Монтаж дровяного

воздухогрейного котла.

В помещении из горючих

материалов (дерева) с уста-

новкой котла на основание из

негорючего материала и

присоединением к кирпичному

дымоходу.

Металлический лист по негорючему

теплоизоляционному материалу

(асбестовому картону толщиной

10мм)

утеплитель из негорючих материалов

(керамзит/шлак/базальтовая вата)

кирпич и т.п. (негорючий материал)

дерево (горючий материал)

1 - Зонтик

2 - Финиш-сэндвич

3 - Мастер-флеш

4 - Дымовая труба с теплоизоля-

цией типа «сэндвич»

5 - Потолочная разделка

6 - Кронштейн-хомут L500

7 - Старт-сэндвич

8 - Стена из горючего материала

9 - Металлический лист

по асбестовому картону

для защиты стен из горючих

материалов

10 - Ревизия с заглушкой

11 - Основание под печь

из негорючего материала

12 - Предтопочный лист

1200 min

380

130

500

1000 min

130
