1 - Зонтик

2 - Дымоход из кирпича

с толщиной стенки 120 мм

3 - Перекрытие из негорючего

материала для кровли

4 - Потолочная разделка

(утолщение стенок трубы

на один кирпич)

5 - Стены из горючего

материала

6 - Предтопочный лист

7 - Основание под печь

из негорючего материала

8 - Металлический лист

по асбестовому картону

для защиты стен из горючих

материалов

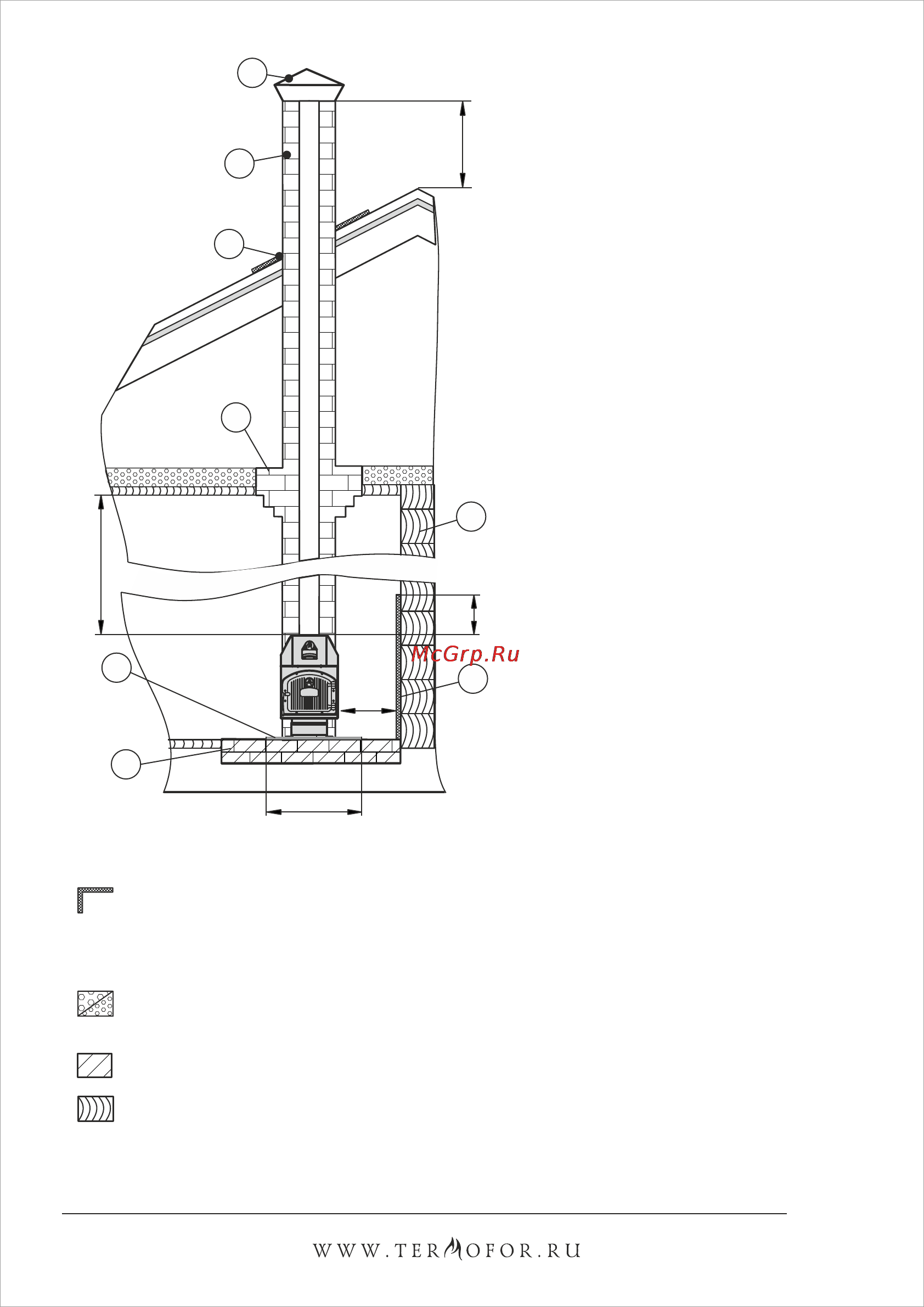

Рисунок 10. Монтаж котла.

В помещении из горючих

материалов (дерева) с установкой

котла на основание из негорючего

материала и присоединением

к кирпичному дымоходу.

Металлический лист по негорючему

теплоизоляционному материалу

(асбестовому картону толщиной

10мм)

утеплитель из негорючих материалов

(керамзит/шлак/базальтовая вата)

кирпич и т.п. (негорючий материал)

дерево (горючий материал)

1200 min

500

380

250

700
