РУССКИЙ
367

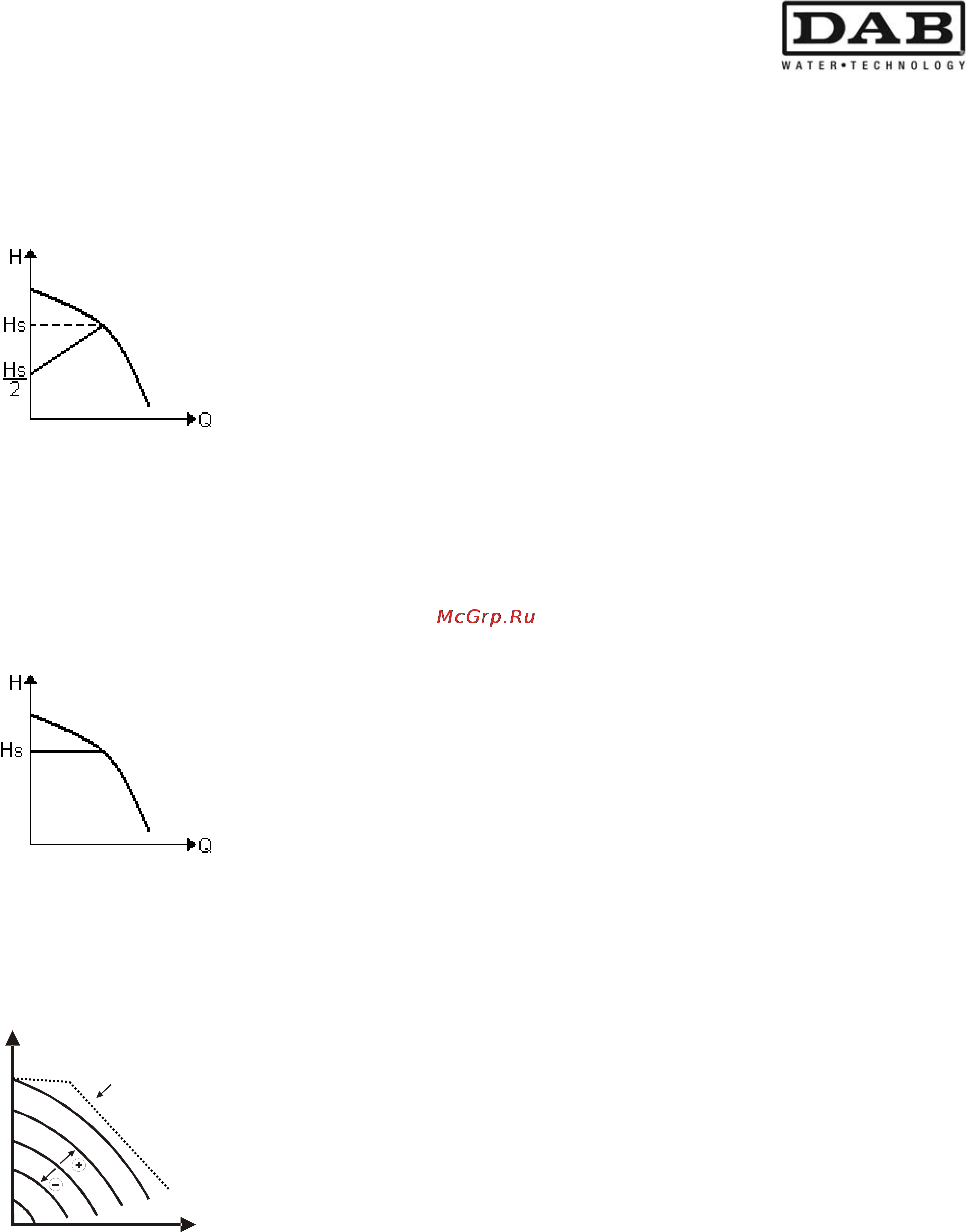

10.1.1 Регуляция пропорционального дифференциального давления
В этом режиме регуляции дифференциальное давление понижается или
повышается при сокращении или увеличении водоразбора.
Контрольное значение Hs может быть задано на дисплее или внешним
сигналом 0-10 В или ШИМ.
Такой режим рекомендуется для:
– Систем отопления и кондиционирования воздуха со
значительными потерями нагрузки.
– Системы с двумя трубам с терморегуляционными клапанами и с
напором ≥ 4 м.
– Сист
емы с регуляцией вторичного дифференциального давления.
– Первичные циркуляции с высокой потерей нагрузки.
– Системы рециркуляции БГВ с терморегуляционными клапанами
на несущих стойках.
10.1.2 Регуляция постоянного дифференциального давления
В этом режиме регуляции дифференциальное давление поддерживается
постоянным независимо от водоразбора.
Контрольное значение Hs может быть задано на дисплее или внешним
сигналом 0-10 В или ШИМ.
Такой режим рекомендуется для:
– Систем отопления и кондиционирования воздуха с низкими
потерями нагрузки.
– Систем с двумя трубам с терморегуляционными клапанами и с
напором ≤ 2 м.
– Сист
ем с одной трубой с терморегуляционными клапанами
– Системы с натуральной циркуляцией
– Первичные циркуляции с низкой потерей нагрузки.
– Системы рециркуляции БГВ с терморегуляционными клапанами
на несущих стойках.
10.1.3 Регуляция по постоянной кривой.
В этом режиме регуляции циркуляционный насос работает по типичным
кривым с постоянной скоростью. Рабочая кривая выбир
ается после
выбора скорости вращения посредством процентного коэффициента.
Значение 100% означает кривую максимального предела. Фактическая
скорость вращения может зависеть от ограничений мощности и от
дифференциального давления Вашей модели циркуляционного насоса.
Скорость вращения может быть задано на дисплее или внешним
сигналом 0-10 В или ШИМ.
Этот режим регуляции рекомендуется для отопления и
кондиционирования воз
духа с постоянным расходом.
H
Q
верхний
предел
