Шаг 1 Установка настенной крепежной пластины: Крепление может фиксироваться на деревянной стойке, кирпичной, бетонной

монолитной или бетонной панельной стене.

Монтаж на деревянной поверхности: Настенная крепежная пластина пластина (a) быть прикрепленадеревянной стойке каркасной

стены. Для определения местонахождения деревянной стойки следует использовать высокочувствительный датчик. Используя

сверло на 3/16 дюйма, предварительно просверлите отверстие глубиной 6,4 см (2,5”) на необходимой высоте. Убедитесь, что

отверстие сделано по центру стойки. Используйте настенную крепежную пластину как шаблон для определения места для

второго отверстия. Убедитесь, что настенная крепежная пластина ровная и, с помощью бурильного сверла на 0,5 см (3/16”) дюйма,

просверлите отверстие глубиной 6,4 см (2,5”) см в обозначенном месте. Прикрепите настенную крепежную пластину, используя два

шурупа под ключ (d) и две шайбы для шурупов (e). Убедитесь, что настенная крепежная пластина расположена так, что плоская

a

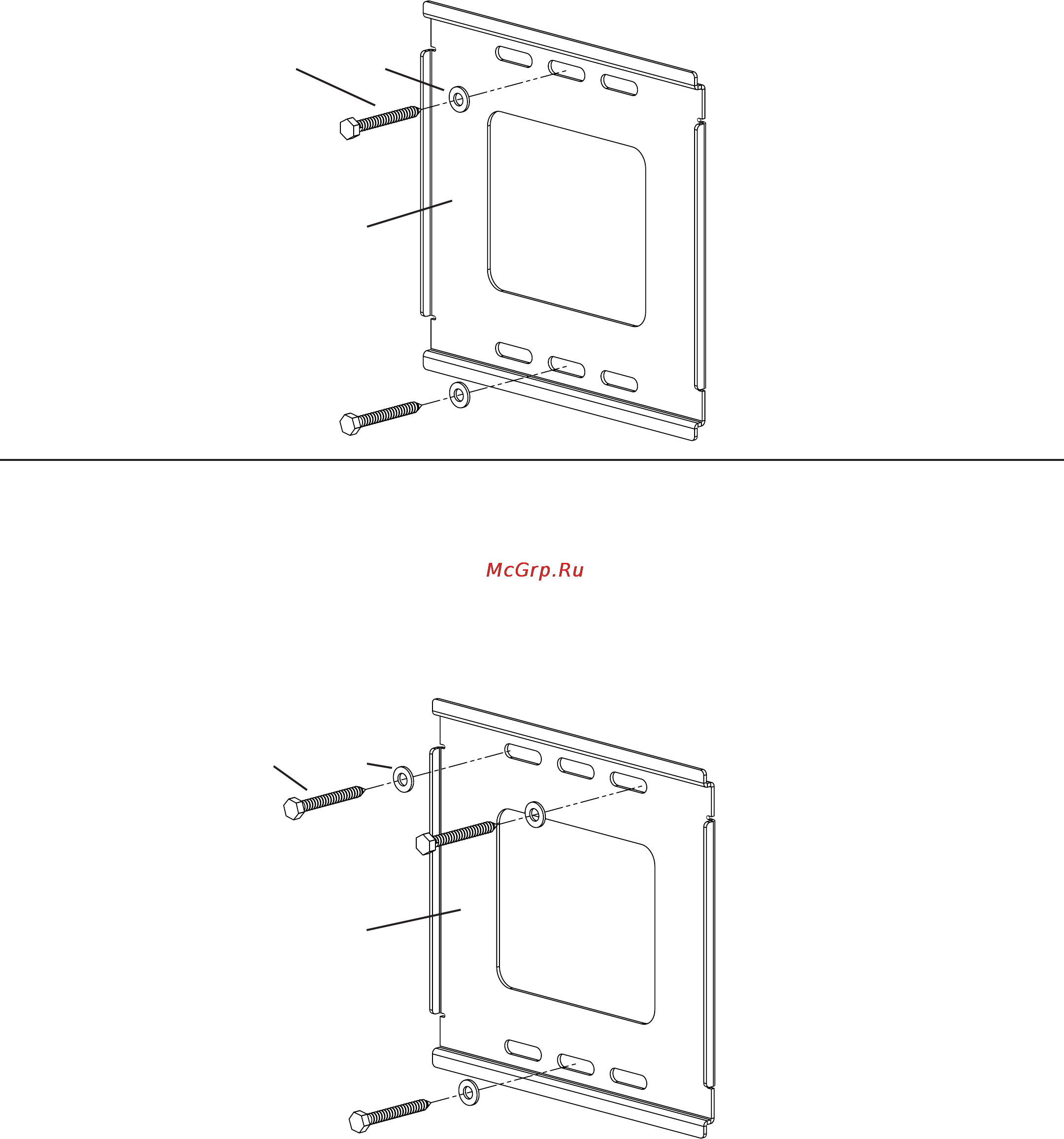

Монтаж на кирпичной, цельной или панельной бетонной стене: Используйте настенную крепежную пластину (a) в качестве

шаблона, чтобы определить место для 3 отверстий на стене. При установке крепления на кирпичную, цельную или панельную

бетонную стену, всегда используйте дюбель (f). Нельзя сверлить отверстие в растворе между блоками! Два верхних отверстия

должны находится по краям настенной крепежной пластины. Нижнее отверстие должно быть по центру. Убедитесь, что настенная

крепежная пластина ровная. Осторожно просверлите отверстия, глубиной не менее 6,4 см (2,5”), используя тонкостенную алмазную

коронку на 1,3 см (1/2”). Вставьте дюбель в каждое из отверстий. Убедитесь, что дюбель надежно закреплен в бетоне, даже при

наличии слоя сухой штукатурки или других материалов. Прикрепите настенную крепежную пластину, используя 3 шурупа под

ключ (d) и три шайбы для шурупов (e). См. рисунок 1b.

a
