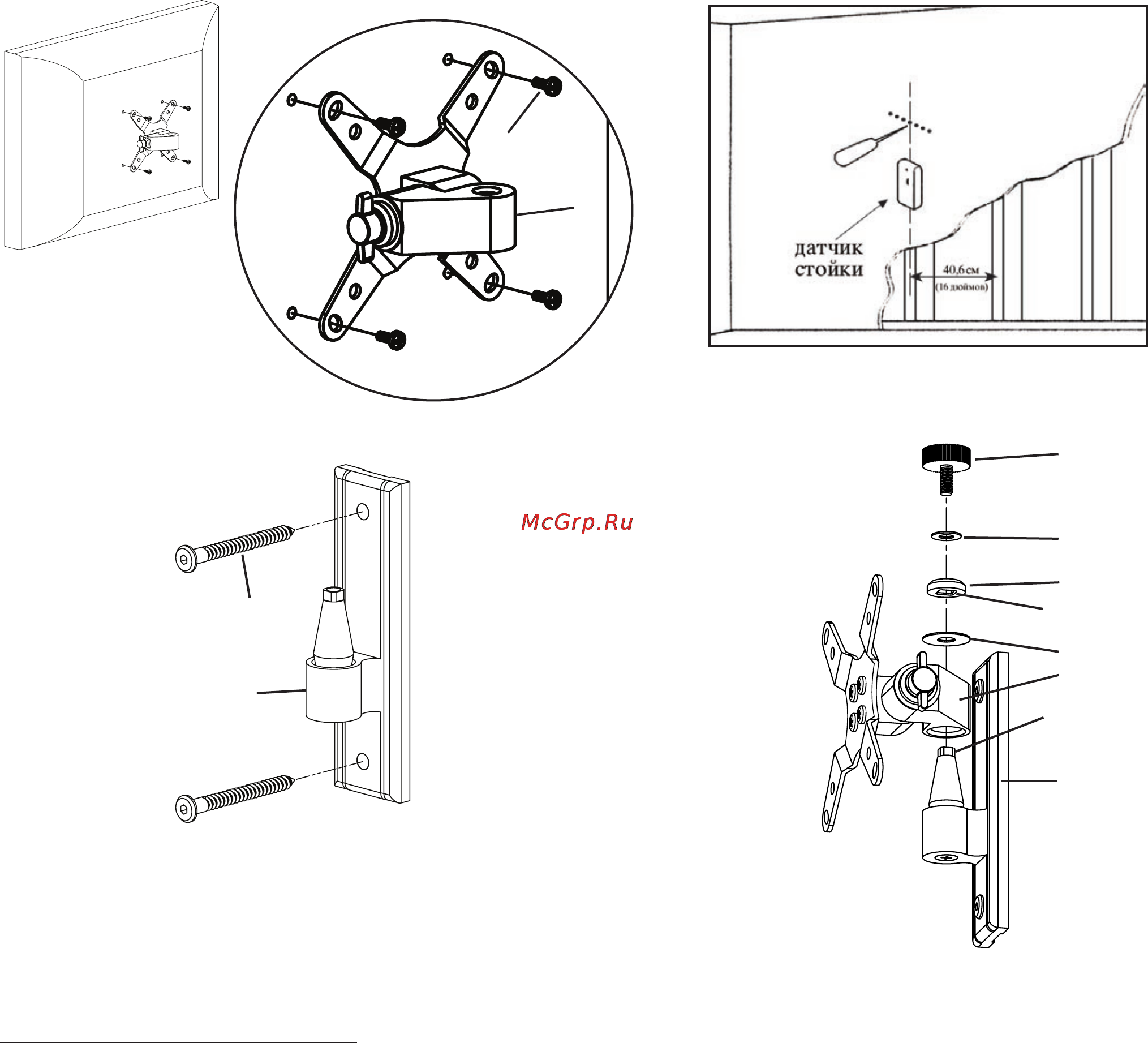

Рисунок 1 Увеличенное изображение Рисунок 2а

Рисунок 3

Рисунок 2b

d квадратная прорезь

в колпачке

квадратная головка

втулки

Шаг 3 - Установка крепежного устройства на настенную пластину: После того,

как к жидкокристаллическому телевизору прикреплено крепежное устройство

(a), а настенная пластина (c) надлежащим образом установлена, следует насадить

отверстие конического профиля в крепежном устройстве на соответствующую

коническую втулку в настенной пластине. На рисунке 3 эти действия показаны

без телевизора для большей наглядности. Крепежное устройство должно

полностью сесть на настенную пластину Wall Plate. Установите большую шайбу

(g). Затем насадите колпачок (h). Квадратная прорезь в колпачке должна сесть на

квадратную головку втулки настенной пластины. Затем завинтите фиксирующую

ручку (j) через маленькую шайбу (i) и колпачок в коническую втулку. Теперь

можно затянуть каждую фиксирующую ручку нужным образом.

Примечание: Если устройство планируется использовать в общественных

учреждениях или под значительной нагрузкой, вместо каждой фиксирующей ручки

можно использовать винт (f). Винты следует затягивать с помощью торцового

ключа. Благодаря использованию винтов соединения можно будет сильнее

затянуть, не ограничивая возможностей регулировки ориентации телеэкрана.
