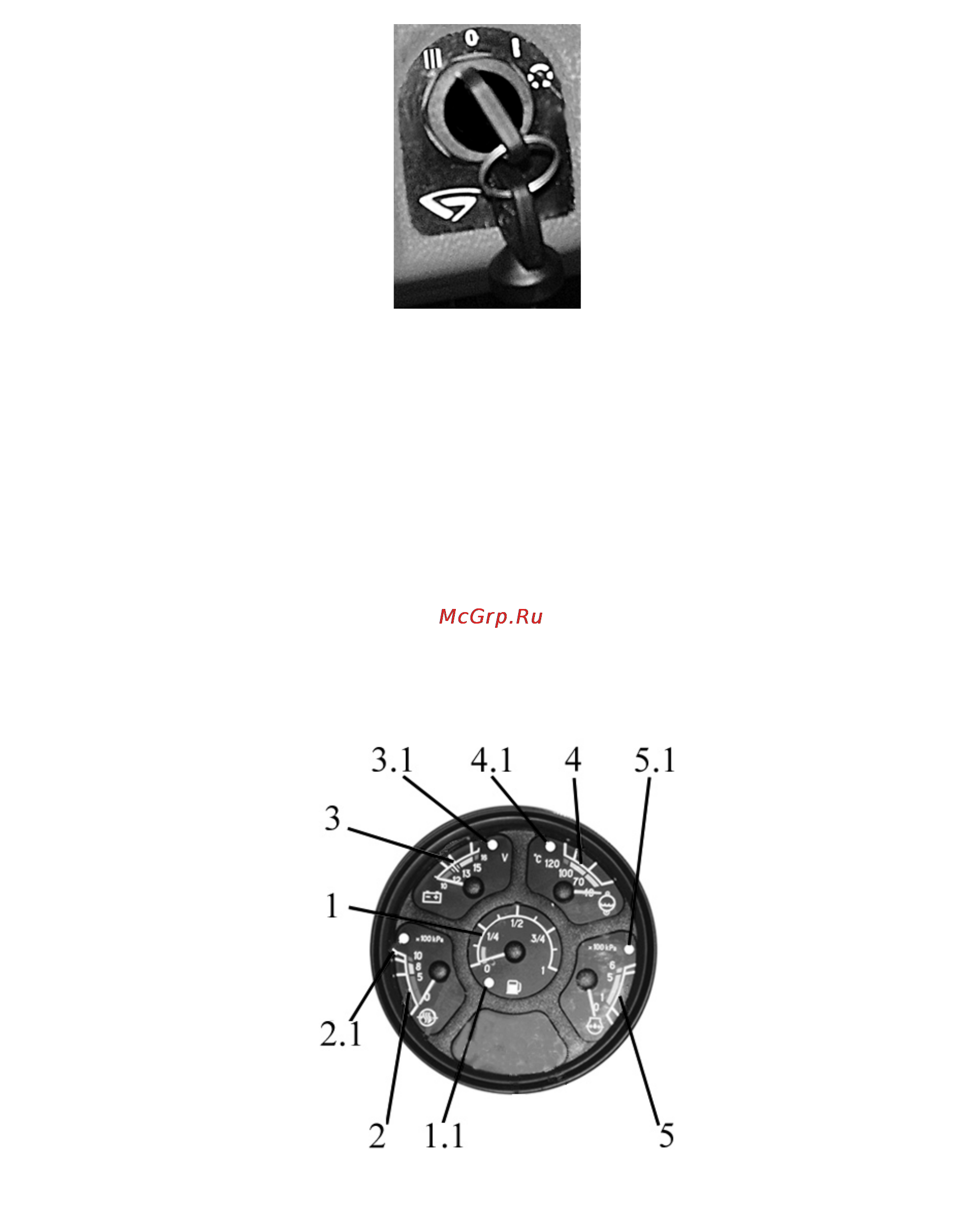

Рисунок 2 – Выключатель стартера и приборов

ПРЕДУПРЕЖДЕНИЕ: ПОВТОРНОЕ ВКЛЮЧЕНИЕ СТАРТЕРА ВОЗМОЖНО ТОЛЬ-

КО ПОСЛЕ ВОЗВРАТА КЛЮЧА В ПОЛОЖЕНИЕ «0» ВЫКЛЮЧАТЕЛЯ.

ДЛЯ ПЕРЕВОДА ВЫКЛЮЧАТЕЛЯ СТАРТЕРА И ПРИБОРОВ В ПОЛОЖЕНИЕ «III»

НЕОБХОДИМО КЛЮЧ ВДАВИТЬ В ВЫКЛЮЧАТЕЛЬ И ПОВЕРНУТЬ ЕГО ПРОТИВ

ЧАСОВОЙ СТРЕЛКИ.

1.3.3. Комбинация приборов

Комбинация приборов 10 (рисунок 1) включает в себя шесть указателей с сигнальными

лампами (рисунок 3).

1 – указатель объема топлива в баке;

1.1 – сигнальная лампа резервного объема топлива;

2 – указатель давления воздуха в пневмосистеме;

2.1 – сигнальная лампа аварийного давления воздуха в пневмосистеме менее;

3 – указатель напряжения;

3.1 – контрольная лампа зарядки дополнительной аккумуляторной батареи;

4 – указатель температуры охлаждающей жидкости дизеля;

4.1 – сигнальная лампа аварийной температуры охлаждающей жидкости дизеля;

5 – указатель давления масла в системе смазки дизеле;

5.1 – сигнальная лампа аварийного давления масла в системе смазки дизеле.

Рисунок 3 – Комбинация приборов
