1220.4-0000010-02 РЭ

Примечание – Подробное описание принципа работы пускового электромаг-

нита и системы управления рециркуляцией отработавших газов «MERCER» приве-

дены в руководстве по эксплуатации двигателя 245S3A M – 0000100 РЭ.

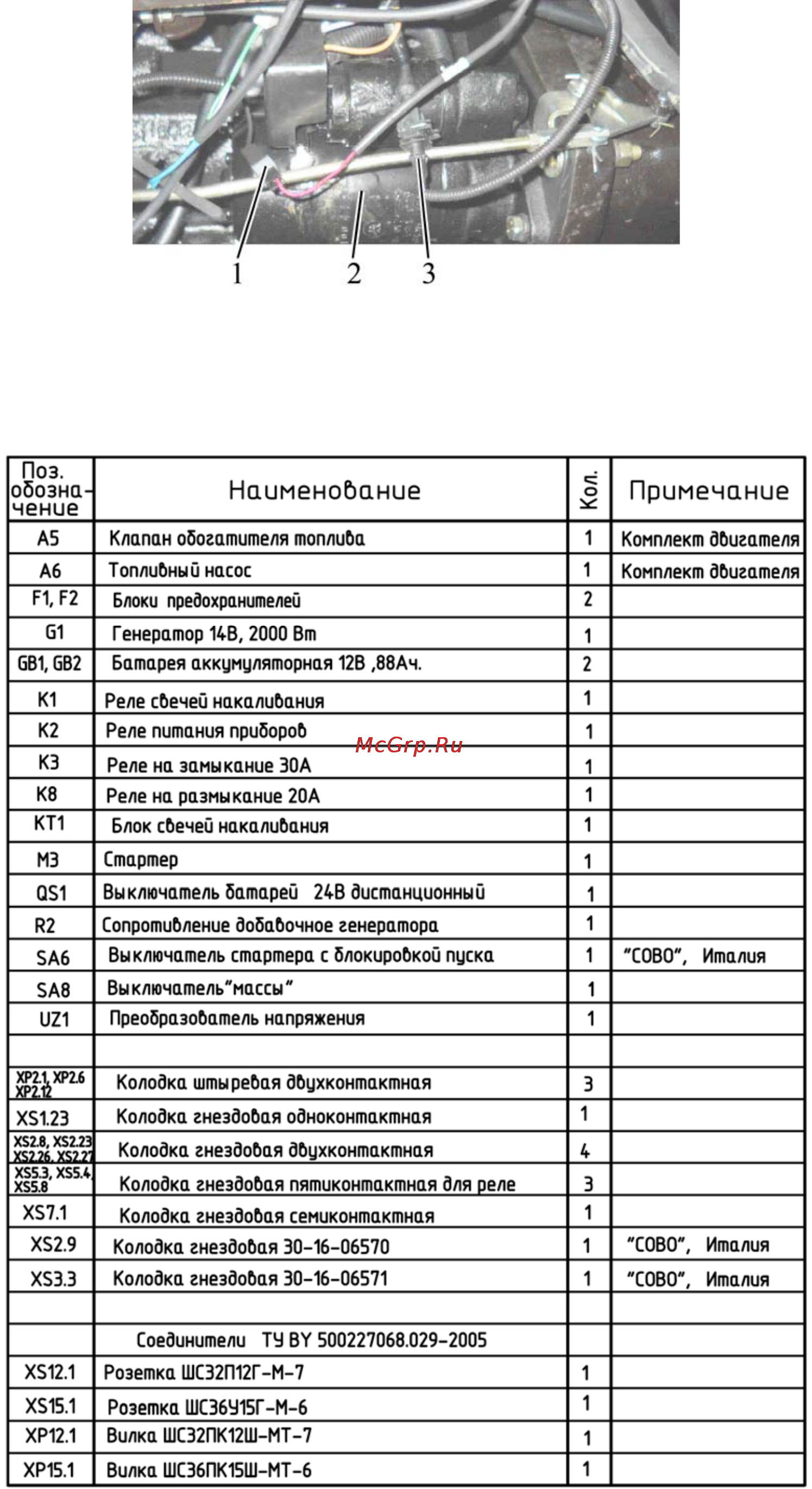

1 – подключение электропитания к пусковому электромагниту; 2 – стартер;

3 – подключение электропитания к системе управления «MERCER».

Рисунок 2.1 – Подключение пускового электромагнита и системы управления

«MERCER» в бортовую сеть трактора.

Таблица 2.1 – Перечень элементов схемы электрической, представленной на рисунке 2.2.
