БЕЛАРУС-1221.2/1221В.2/1221.3 Описание и работа

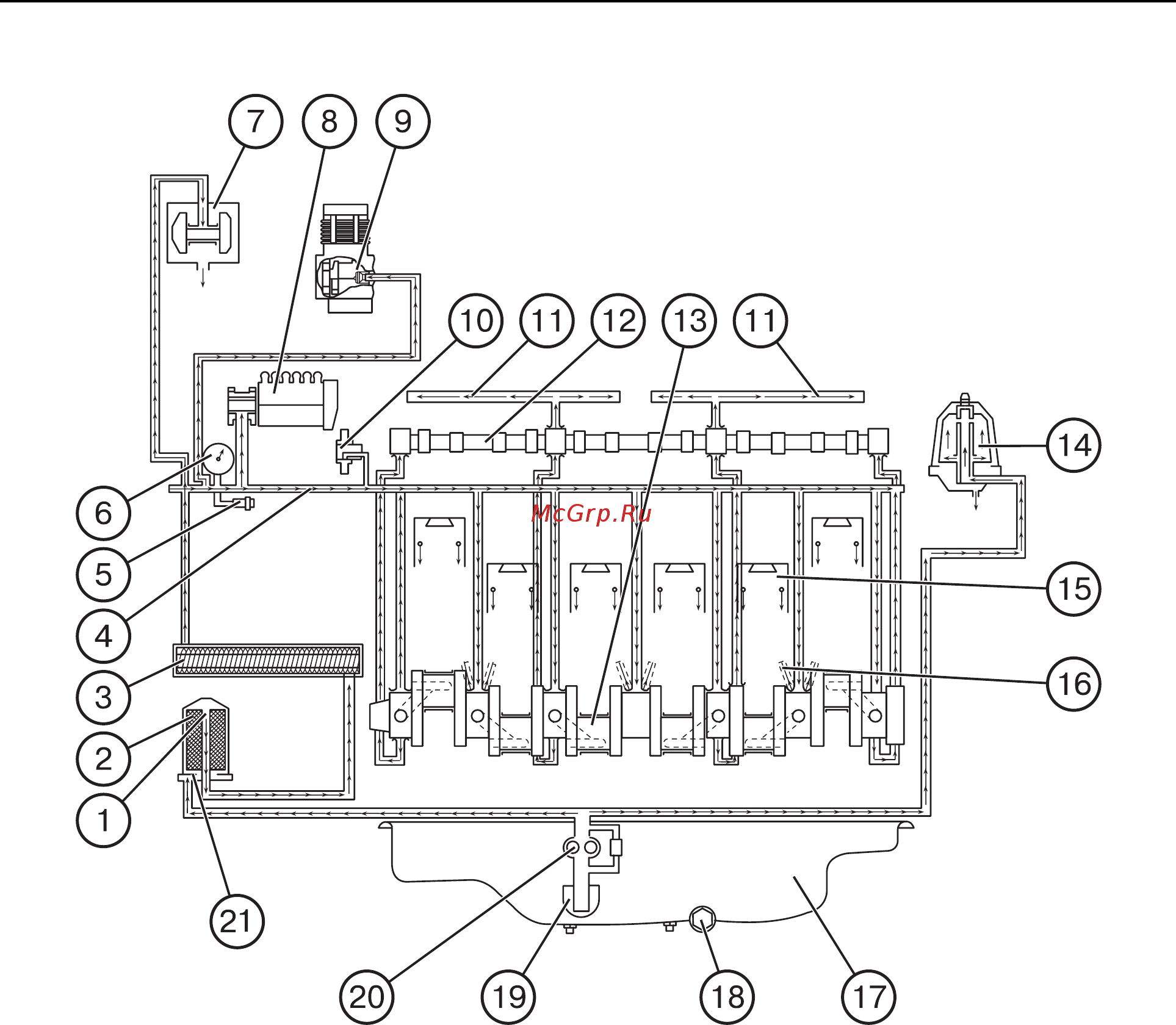

Рис. Д-8. Схема системы смазки:

1 — клапан перепускной; 2 — фильтр масляный бумажный; 3 — теплообменник; 4 — главная масля-

ная магистраль; 5 — датчик аварийного давления масла; 6 — манометр; 7 — турбокомпрессор;

8 — топливный насос; 9 — пневмокомпрессор; 10 — шестерня промежуточная; 11 — масляный канал

оси коромысел; 12 — вал распределительный; 13 — вал коленчатый; 14 — фильтр масляный центро-

бежный; 15 — поршень; 16 — форсунка охлаждения; 17 — картер масляный; 18 — пробка сливная;

19 — маслоприемник; 20 — масляный насос; 21 — клапан предохранительный.
