5

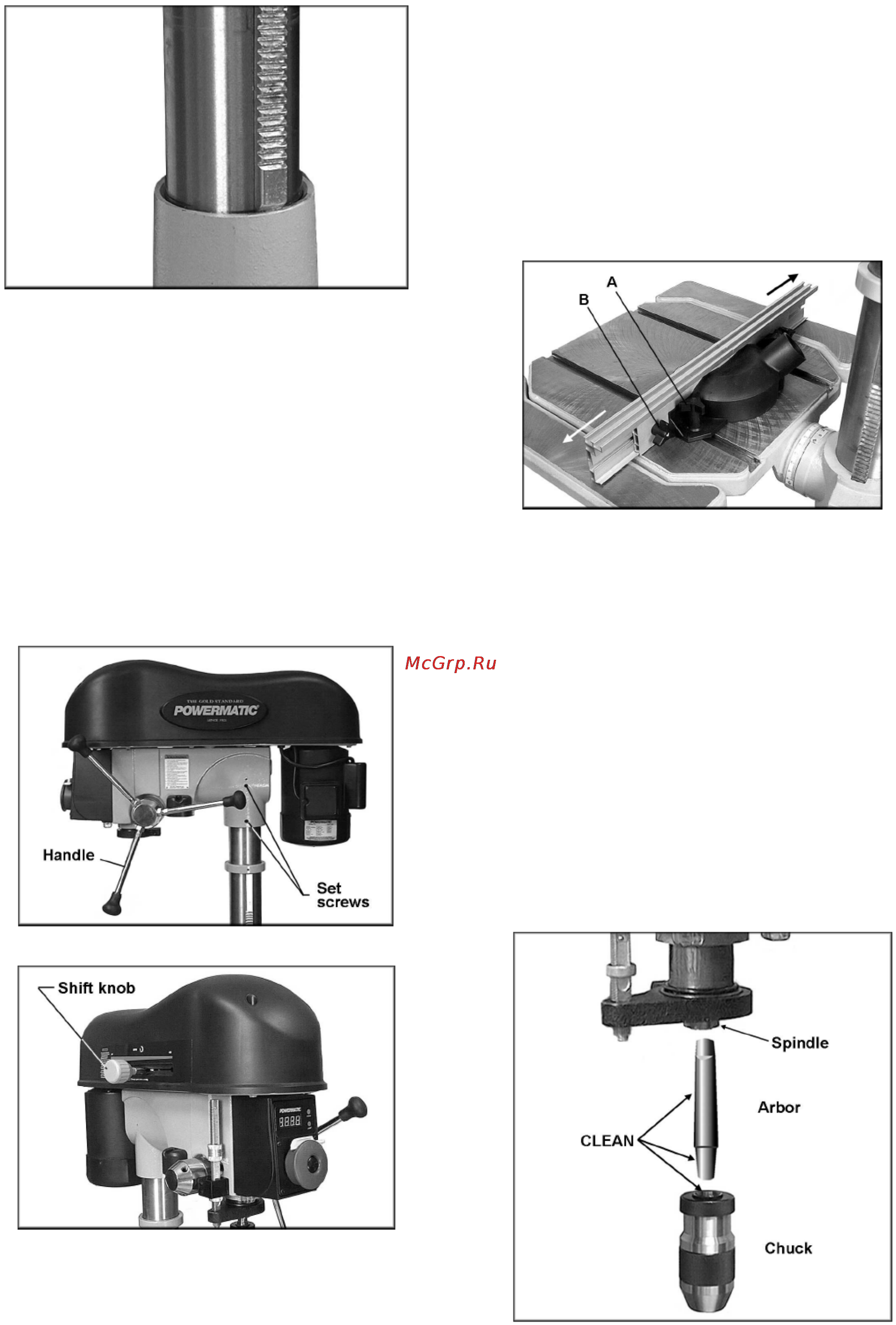

Рис. 5
Голова в сборе
1. Аккуратно установите на колонну
сверлильную голову станка и затяните двумя
крепёжными винтами, используя 5-мм
шестигранный ключ. См. Рис. 6.
2. Вкрутите три рукоятки (Рис. 6) в
резьбовые отверстия втулки. Рукоятки можно
установить с любой стороны для удобства
пользователя. Затяните шестигранные гайки
около втулки.
3. Вставьте ручку переключения
скоростей во
втулку сбоку, вкрутив ручку по
часовой стрелке (Рис. 7).
Рис. 6
Рис. 7
Установка направляющей
Установите направляющую в сборе в Т-
образные пазы на столе. Закрепите
направляющую, затянув ручки (А, Рис. 8).
Чтобы подвинуть направляющую, ослабьте
маленькую ручку (В, Рис. 8). Перед началом
работы затяните все четыре ручки
направляющей.
Вытяжной штуцер (диаметр 50 мм) для
подключения вытяжной установки
прикреплён к направляющей. Обе части
направляющей должны
быть
Обе части направляющей должны быть
раздвинуты, чтобы отверстие в
направляющей было свободно для прохода
стружки.
Установка оправки и сверлильного
патрона
1. Отключите станок от питания.
2. Протрите оправку патрона и
внутреннюю поверхность патрона (Рис. 9).
Любая смазка на этих деталях может
привести к тому, что детали будут
соскакивать, возможны повреждения
деталей.
3. Установите оправку в шпиндель.
4. Установите сверлильный патрон в
оправку.
5. Убедитесь, что кулачки патрона
открыты. Закрепите
патрон на оправке
лёгким ударом через деревянный брусок.
Не используйте стальной молоток,
можно повредить сверлильный патрон.
