245S3A – 0000100 РЭ
150
Приложение Д (справочное)
Синхронизация импульсных колес коленчатого вала и вала редуктора привода
ТНВД
Необходимость установки (переустановки) импульсных колес коленчатого вала и
вала редуктора привода ТНВД для их синхронизации может быть вызвана демонта-
жом редуктора привода ТНВД при проведении текущего ремонта дизеля.
Установка импульсных колес по предлагаемой схеме производится для синхрони-
зации
сигналов датчиков частоты вращения коленчатого вала и первичного вала при-
вода ТНВД и обеспечивается привязкой сигналов датчиков к общей исходной точке
положения валов в момент прохождения поршня первого цилиндра верхней мертвой
точки (ВМТ).
Для обеспечения правильной установки импульсных колес необходимо изготовить
приспособление для фиксации установочного штифта в соответствии с эскизом (
Рису-
нок 1).

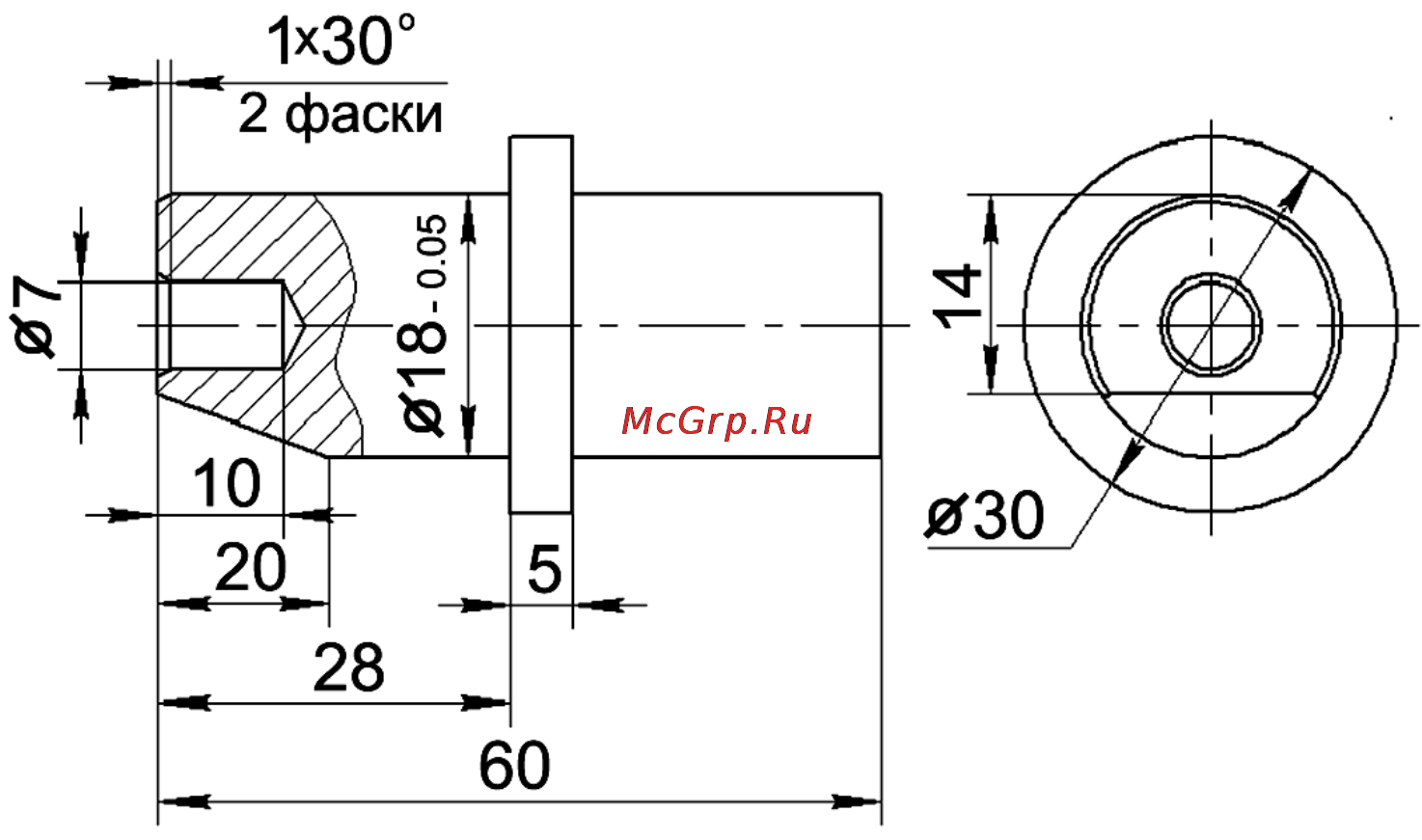

Рисунок 1 – Приспособление для фиксации установочного штифта
Снимите колпак крышки головки цилиндров.
Установите поршень первого цилиндра в положение ВМТ, поворачивая коленча-
тый вал по часовой стрелке, используя болт 4 (Рисунки 3а, 3б), до совпадения (в зави-
симости от конструктивного исполнения импульсного колеса: а) – разрыв в «короне»
импульсного колеса выполнен в виде
сегмента впадин; б) - разрыв в «короне» импульс-
ного колеса выполнен в виде сплошного сегмента):
- а) оси 16-го зуба «короны» импульсного колеса (при отсчете против часовой
стрелки от сегмента разрыва в «короне» импульсного колеса) с осью датчика 1 Рисунок
3а);
- б) оси 16-й впадины «короны» импульсного колеса (при отсчете
против часовой
стрелки от сегмента разрыва в «короне» импульсного колеса) с осью датчика 1 Рисунок
3б);
Убедитесь в том, что впускной и выпускной клапаны 1-го цилиндра закрыты, если
выпускной клапан открыт,- проверните коленчатый вал на полный оборот и повторно
проверьте состояние клапанов.
Установите поршень первого цилиндра на такте сжатия (за ≈
60° угла поворота
коленчатого вала до ВМТ), для чего:
