МР25 – 0000020 РЭ 71

3.6 Техническое обслуживание составных частей машины

3.6.1 Техническое обслуживание трактора и рубильного агрегата

Порядок технического обслуживания составных частей трактора и рубиль-

ного агрегата изложены в прилагаемых с машиной руководствах по эксплуатации.

Примечание: Регулировку расстояния между верхней пластиной и остри-

ем ножа 2 (рисунок 3.1) производить при помощи съемного шаблона 1, входящего

в комплект поставки

рубильного агрегата.

Расстояние между острием ножа и верхней пластиной должно составлять от 0,5 до 1 мм.

3.6.2 Регулировка привода управления тормозами

Проверка регулировки привода управления тормозами проводится через

500 ч (ТО-2) при давлении воздуха в пневмосистеме от 0,3 до 0,5 МПа путем за-

мера полного хода штока 3 (рисунок 3.2) тормозной камеры 2 при нажатии на пе-

даль тормозного

крана. При этом ход штоков 3 тормозных камер 2 должен быть

от 7 до 9 мм. Если ход штока 3 не соответствует указанной величине, необходимо

его отрегулировать, для чего: отвинтить на несколько оборотов контргайку 5 на

вилке включения тормоза 1, навинтить регулировочную гайку 4 на вилку и уста-

новив ход штока от 7 до 9 мм. Завинтить контргайку.

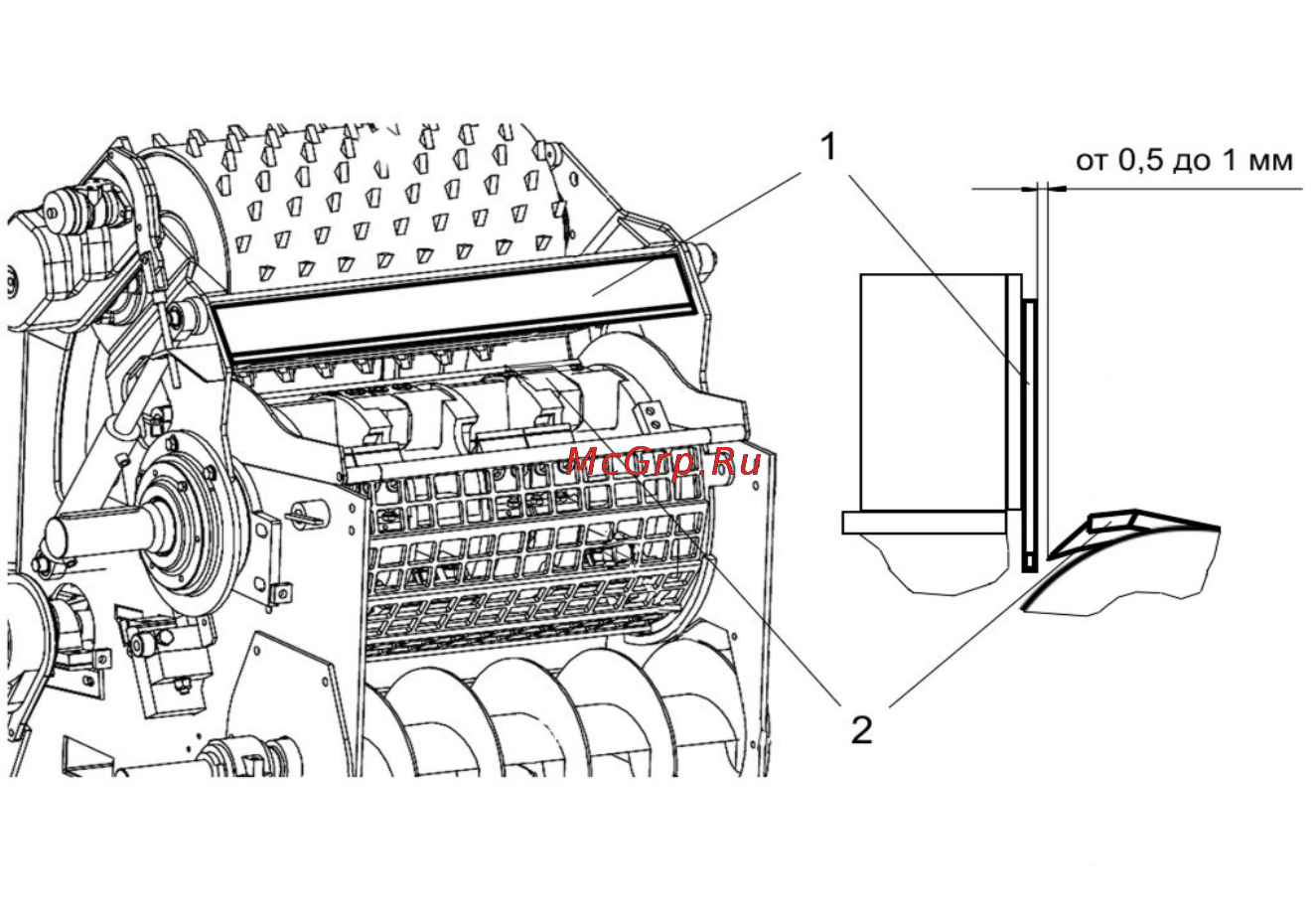

1 – съемный шаблон; 2 – нож

Рисунок 3.1 - Регулировка расстояния между верхней пластиной и острием ножа
