245S3A – 0000100 РЭ

127

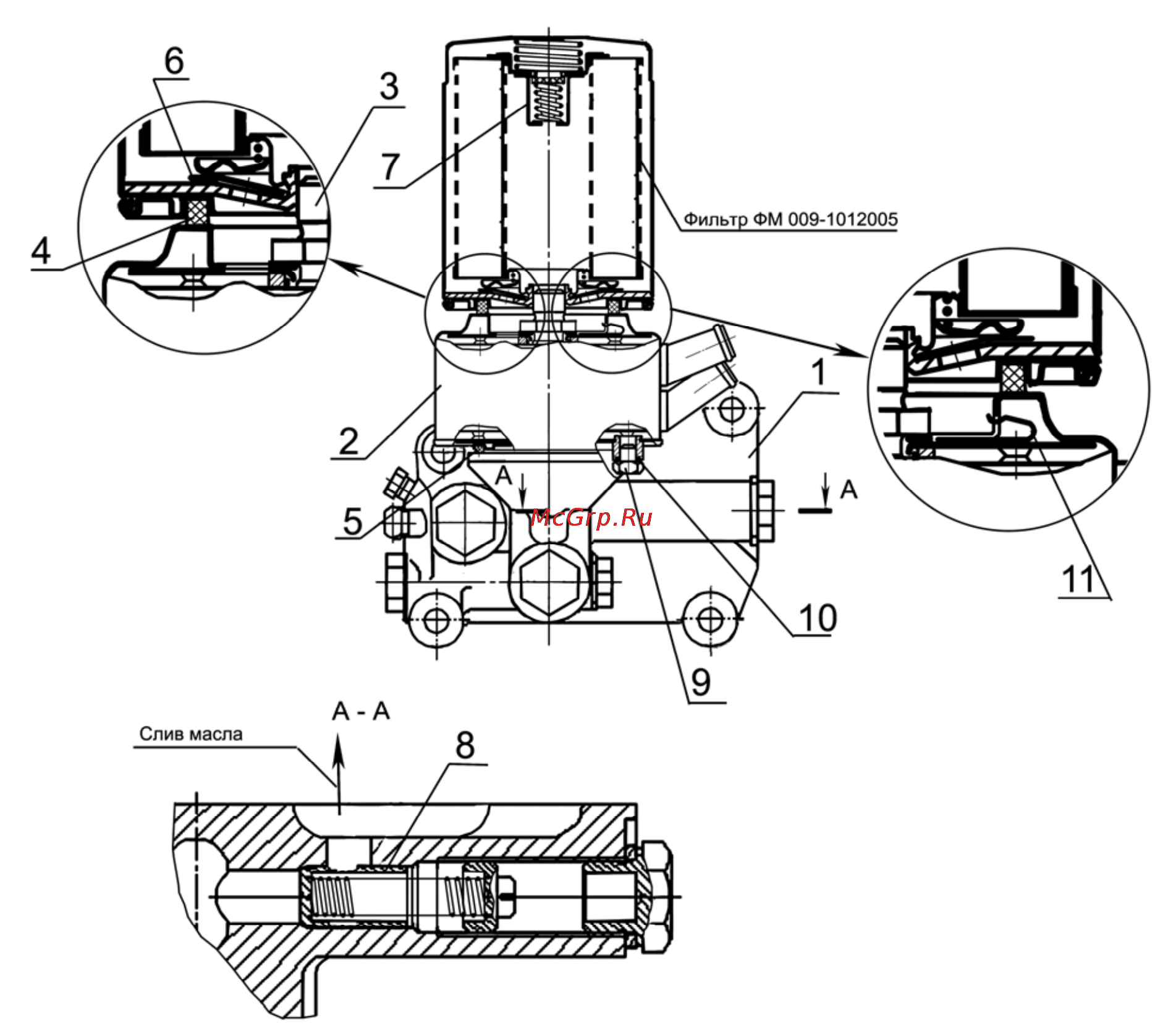

1-корпус фильтра; 2 – жидкостно-масляный теплообменник (ЖМТ); 3 – штуцер; 4 – прокладка

фильтра; 5 – прокладка ЖМТ; 6 – клапан противодренажный; 7 – клапан перепускной; 8 – клапан

предохранительный; 9 – пробка для слива охлаждающей жидкости; 10 – кольцо уплотнительное;

11 – предохранительный клапан ЖМТ.

Рисунок 21 – масляный фильтр с ЖМТ

В дальнейшем заказывайте масляные фильтры:

а) ФМ 009-1012005 по адресу: 303858, Россия, Орловская обл., г. Ливны, ул.

Индустриальная, 2а, ОАО «Автоагрегат»;

б) М5101 по адресу: 230019, РБ, г.Гродно, ул. М. Белуша, 45, СОАО «ДИФА»

Вместо фильтра ФМ 009-1012005 допускается установка фильтр-патронов не-

разборного типа: мод. Х149 фирмы «АС Lelko» (Франция

), мод. L37198 фирмы

«Purolator» (Италия) и других фирм, имеющих в конструкции противодренажный и

перепускной клапаны с основными габаритными размерами:

-диаметр - 95…105 мм;

-высота - 140…160 мм;

-резьба - ¾"-16UNF.

Внимание! После запуска дизеля проверить в обязательном порядке герме-

тичность по уплотнительной прокладке в сопряжении фильтр – корпус фильтра.

3.2.7 Слив отстоя из фильтра предварительной очистки топлива

Смотри указания Руководства по эксплуатации трактора, с/х машины.
