ГМ75-0000010 РЭ

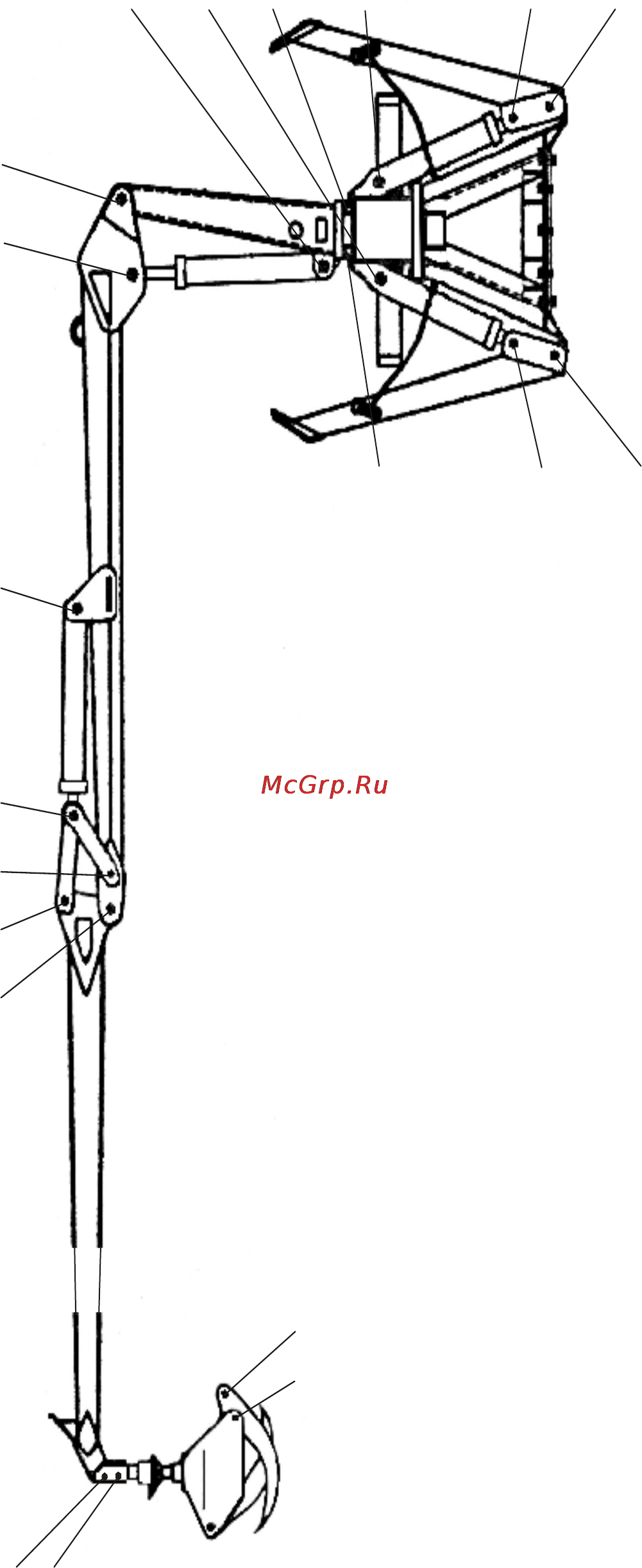

1,2 – шарниры захвата; 3 – ось соединения ротатора с кронштейном; 4 – палец соединения рукояти с ротатором; 5 –палец

крепления рукояти с тягой; 6 – палец крепления рукояти к стреле; 7 – палец крепления стрелы с тягой; 8 – палец крепления

тяг с гидроцилиндром; 9 – ось крепления гидроцилиндра со стрелой; 10 – палец крепления гидроцилиндра к стреле; 11 –

палец крепления стрелы и поворотного устройства; 12 – палец крепления

гидроцилиндра с поворотным устройством;

13,15 – палец крепления гидроцилиндров к поворотному устройству; 14 – корпус устройства опорно-поворотного;

16,19 – пальцы крепления гидроцилиндров к опоре; 17,18 – пальцы крепления основания к опорам; 20 – подшипник

поворотного устройства

Рисунок 6 – Схема смазки гидроманипулятора
