инструкция по эксплуатации станка JET мод. JDR-34; JDR-34F.
5
JDR-34F:
Максимальный диаметр сверления ............. 16 мм
Частота вращения шпинделя .... 500–2500 об/мин
Количество частот вращения .............................. 5
Конус шпинделя .............................................. MK-2
Вылет шпинделя .................................. 155-410 мм
Ход пиноли шпинделя .................................. 80 мм
Расстояние шпиндель-стол ....................... 650 мм
Расстояние шпиндель-основание ........... 1200 мм
Диаметр стойки ............................................. 73 мм
Размер стола ........................................... Ø300 мм
Наклон стола ................................................... ±90°
Размер основания ............................... 280x480 мм
Наклон сверлильной головки ............................... .
................................................ 45°вправо,90°влево
Выходная мощность ................... 0,35 кВт/S
1
100%
Потребляемая мощность .............. 0,6 кВт/S
6
40%
Габаритные размеры ................. 830х320х1660 мм
Масса .............................................................. 61 кг
Питание сети ........................... 230В ~1/N/PE 50гц
Рабочий ток ...................................................... 2,2A
Класс 2 лазера .......................... <1мВт, 400-700нм
Соединительный провод (H07RN-F) ..... 3x1,5mm²
Устройство защиты........................................... 10A
*Примечание: Спецификация данной
инструкции является общей информацией.
Данные технические характеристики были
актуальны на момент издания руководства по
эксплуатации. Производитель оставляет за
собой право на изменение конструкции и
комплектации оборудования без уведомления
потребителя.
Настройка, регулировка, наладка и техническое
обслуживание оборудования осуществляются
покупателем.
В технических характеристиках станков ука-
заны предельные значения зон обработки,
для оптимального подбора оборудования и
увеличения сроков эксплуатации выбирайте
станки с запасом.
4.2 Эмиссия шума
Уровень звукового давления (согласно EN
11202):
Холостой ход ....................................... 70,4 dB(A)
Обработка ............................................ 80,4 dB(A)
Приведенные значения относятся к уровню ис-
пускания шума и не являются необходимым
уровнем для безопасной работы.
Они должны дать возможность пользователю
станка лучше оценить подвергание опасности и
возможные риски.
4.3 Объем поставки
Опорная плита
Стойка и направляющая стола
Сверлильная головка в сборе
Сверлильный стол
3 рычага для подачи сверла
16 мм быстрозажимной сверлильный патрон
Оправка MK-2/В16
Световой указатель оси сверления
Инструмент для обслуживания
Принадлежности для монтажа
Инструкция по эксплуатации
Деталировка
5. Транспортировка и пуск в эксплуатацию
5.1.Транспортировка и установка
Установка станков должна производиться в за-
крытых помещениях, при этом являются вполне
достаточными условия обычной мастерской.
Монтажная поверхность должна быть достаточ-
но ровной и выдерживать нагрузки.
Станок должен быть жестко привинчен к полу.
По причинам, связанным с технологией упаков-
ки, станок не монтируется комплектно.
5.2 Монтаж
Если Вы при распаковке обнаружили поврежде-
ния вследствие транспортировки, немедленно
сообщите об этом Вашему продавцу, не запус-
кайте станок в работу!
Утилизируйте, пожалуйста, упаковку в соответ-
ствии с требованиями охраны окружающей сре-
ды.
Удаляйте защитную смазку от ржавчины с по-
мощью мягких растворителей.
Смонтируйте сверлильную готовку.
Внимание: Сверлильная головка тяжелая!
Будьте осторожны и обратитесь за помощью
при ее насаживании.

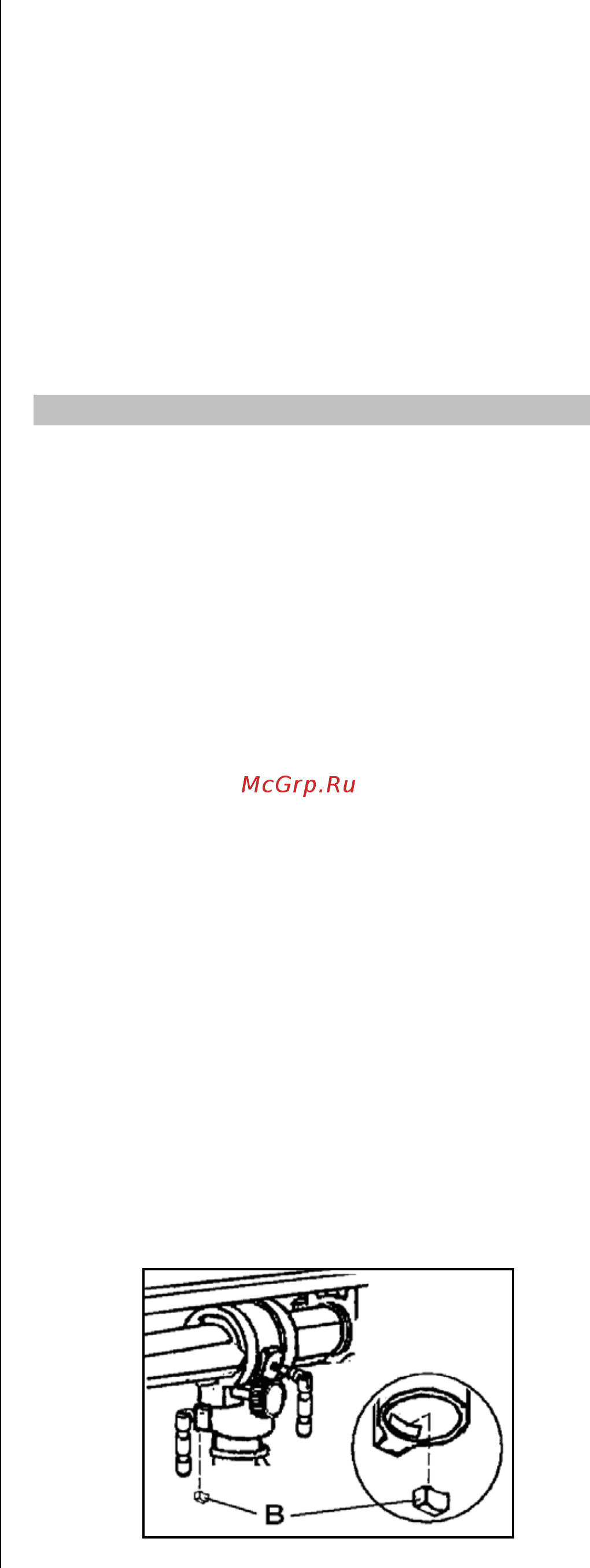

Перед насаживанием сверлильной головки
смонтируйте нажимную подкладку (B, Рис. 1).
Рис.1
