инструкция по эксплуатации станка JET мод. JDR-34; JDR-34F.
8

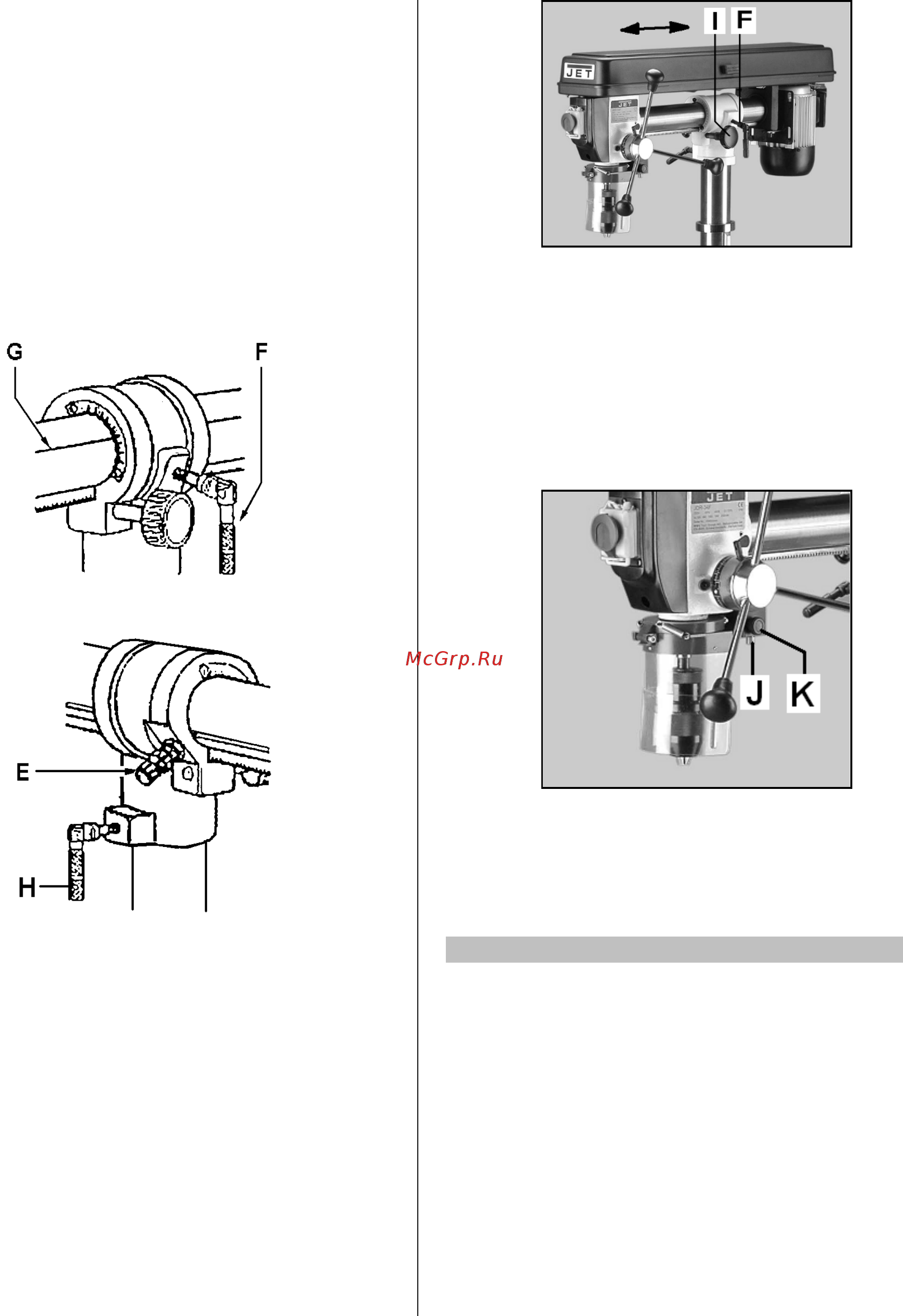

7.5 Поворот сверлильной головки
Отключите электропитание, вытащив из розетки
сетевой штекер.
Сверлильная головка может быть повернута на
45° вправо ( R ) и на 90° влево ( L ).
Для поворота на 90° вытащите фиксирующий
штифт (E, Рис. 5) и выверните его.
Ослабьте рукоятку зажима (F, Рис. 4) и поверни-
те в соответствии со шкалой и базовой линией
(G).
Рис.4
Снова затяните рукоятку зажима.
Рис.5
7.6 Регулировка вылет
Отключите электропитание, вытащив из розетки
сетевой штекер.
Сверлильная головка может быть повернута во-
круг колонки на 360°.
Для этого ослабьте рукоятку зажима (H, Рис. 5).
Вылет по отношению к колонке может быть от-
регулирован.
Ослабьте рукоятку зажима (F).
С помощью ручки настройки (I) может быть дос-
тигнута желаемая регулировка.
Рис.6
Затяните ручку зажима.
7.7 Регулировка перекрестного лазера
Оба линейных лазера (J, Рис. 7) должны быть
установлены так, чтобы их лучи сходились в
центре сверления.
Для регулировки ослабьте ручки настройки (K).
Рис.7
Внимание:
Лазер класса 2
НЕ смотрите в луч лазера.
8. Контроль и техническое обслуживание
Общие указания.
Перед проведением на станке работ по тех-
ническому обслуживанию, ремонту и очистке
станок должен быть предохранен
от пуска в эксплуатацию.
Вытащите сетевой штекер из розетки!
Через равномерные промежутки времени сма-
зывайте небольшим количеством смазки:
- шлицевой приводной вал шпинделя
-зубчатое зацепление пиноли шпинделя
