3. Подключите линию RS485 к задней панели устройства при помощи кабеля RJ11.

Соединение линии RS 485 и провода RJ 11

Соедините коричневый провод RS485-A линии управления PTZ к красному проводу

RS485-A RJ11. Соедините оранжевый провод RS485-В линии управления PTZ к

зеленому проводу RS485-B RJ11.

Подключение проводов управления RS 485 к разъему D - Sub на задней панели

устройства

Припаяйте красный провод RS485-A RJ11 к соответствующему контакту разъема D-

Sub. Припаяйте зеленый провод RS485-B RJ11 к соответствующему контакту D-Sub.

Используйте изоляционную ленту для защиты скрученных проводов.

Примечание: Инструкция по конфигурации PIN содержится в Приложении к данному

руководству.

Вставьте разъем D-Sub в порт I/O устройства.

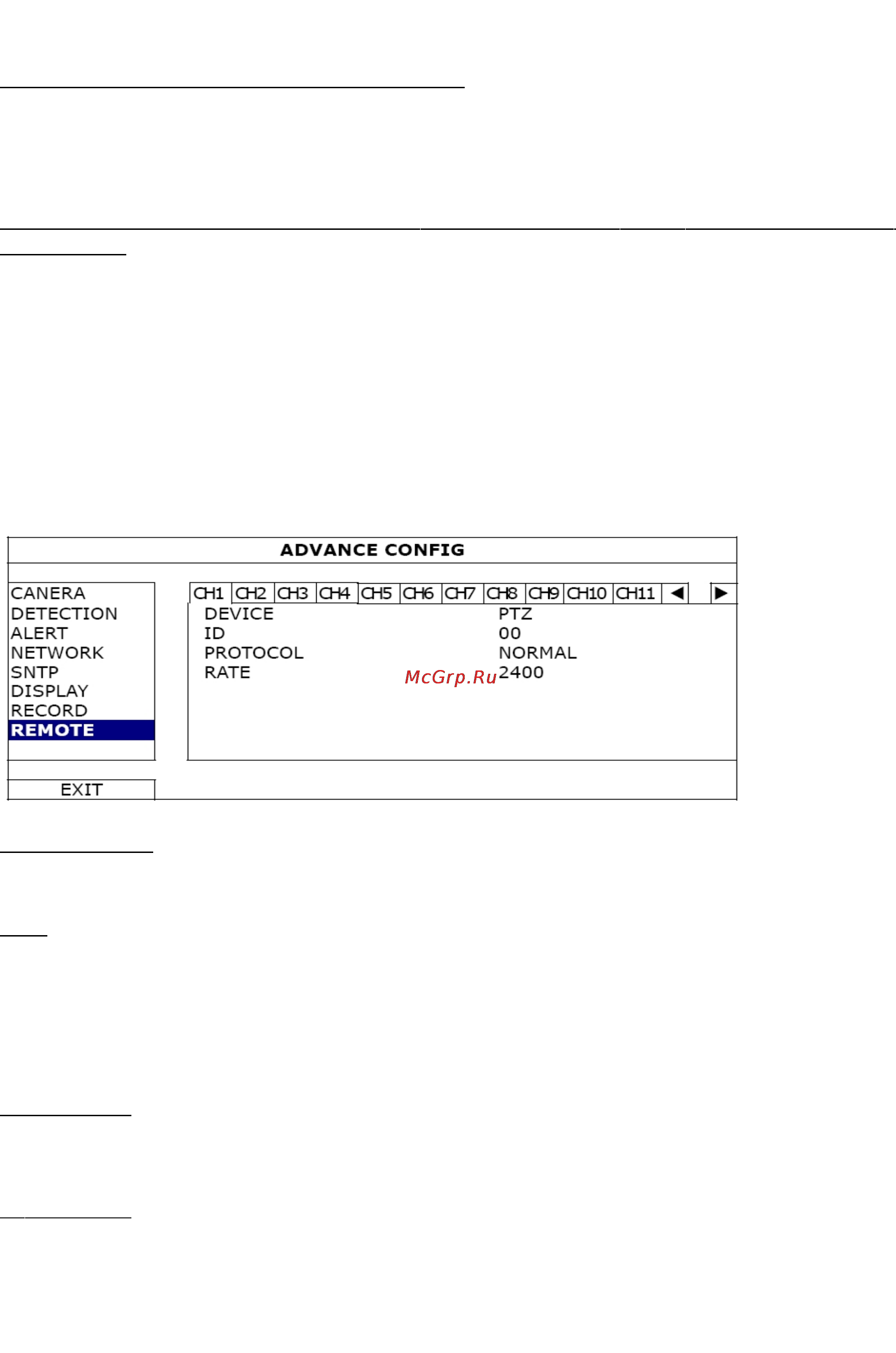

Щелкните правой кнопкой мыши для вывода окна главного меню. Перейдите в пункт

"Расширенные настройки" - "Удаленное управление".

1. Устройство

Выберите тип устройства (Камера / PTZ), подключенного к каждому каналу.

2 . ID

Выберите ID-номер (0 ~ 255) для PTZ-камеры. После подключения PTZ-камеры её

установленный номер будет отображаться на изображении.

Примечание: чтобы узнать ID камеры по умолчанию, обратитесь к инструкции по

эксплуатации камеры.

3 . П ротокол

Выберите протокол Стандартный (фирменный протокол AVTech) или P-D (PELCO-

D).

5. Интервал

Выберите скорости обмена информацией при управлении устройством (2400 / 9600 /

19200 / 38400 / 57600). Убедитесь, что в настройках управляемых устройств

установлена такая же скорость.
