4
10 Проверьте, что тросики правильно проходят через направляющие на двигателе. См. Рис. 10
ВАЖНО: Если управление желобом собрано не верно, то оно не будет свободно перемещаться и/или не
будет полностью перемещаться в крайнее левое и правое положение.
11. Провод электростартера прикреплен с помощью хомута к задней части кожуха шнеков для
транспортировки. До того как использовать снегоуборших перережьте хомут и извлеките провод.

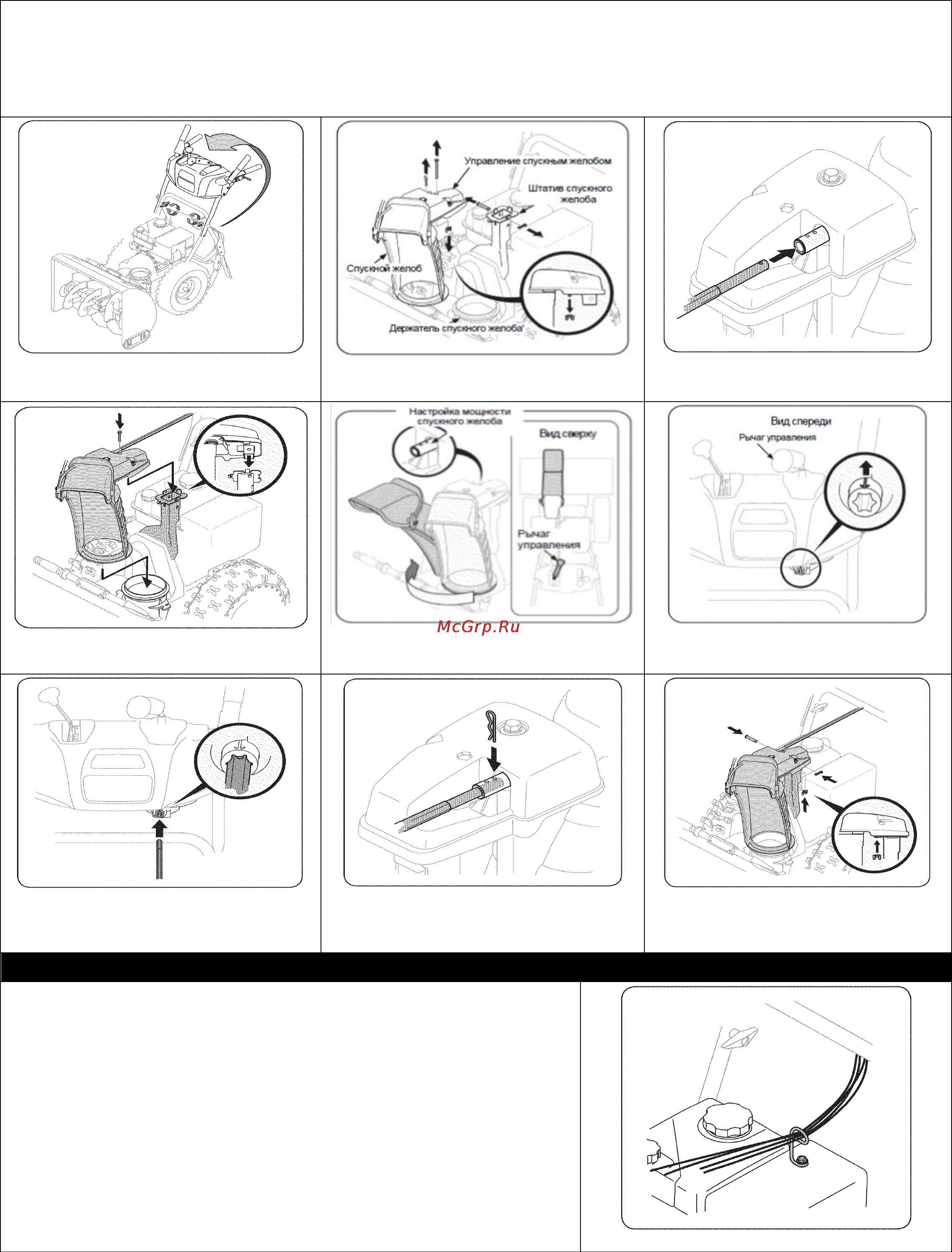

Рис. 1
Рис. 2
Рис. 3
Рис. 4
Рис. 5 Рис. 6
Рис. 7 Рис. 8 Рис. 9
НАЛАДКА
Срезные штифты
Для удобства хранения срезных штифтов на пластиковой панели
управления находятся отверстия (См. Рис. 11). Более подробная
информация по замене срезных штифтов помещена в разделе
«Эксплуатация».
Инструмент очистки желоба
Инструмент очистки желоба прикреплен к верхней части кожуха
шнеков с помощью монтажных зажимов (См. Рис. 12).
Инструмент предназначен для очистки желоба от снега и льда.
Инструмент закреплен хомутом при заводской сборке.
До начала эксплуатации снегоочистителя перережьте зажим.
