- накрутите на резьбу анкерного болта плоскую шестигранную гайку.

- установите анкерный болт в отверстие на рукоятке управления (см. рис.4).

- закрепите болт при помощи шестигранной гайки с контрящимся эле-

ментом.

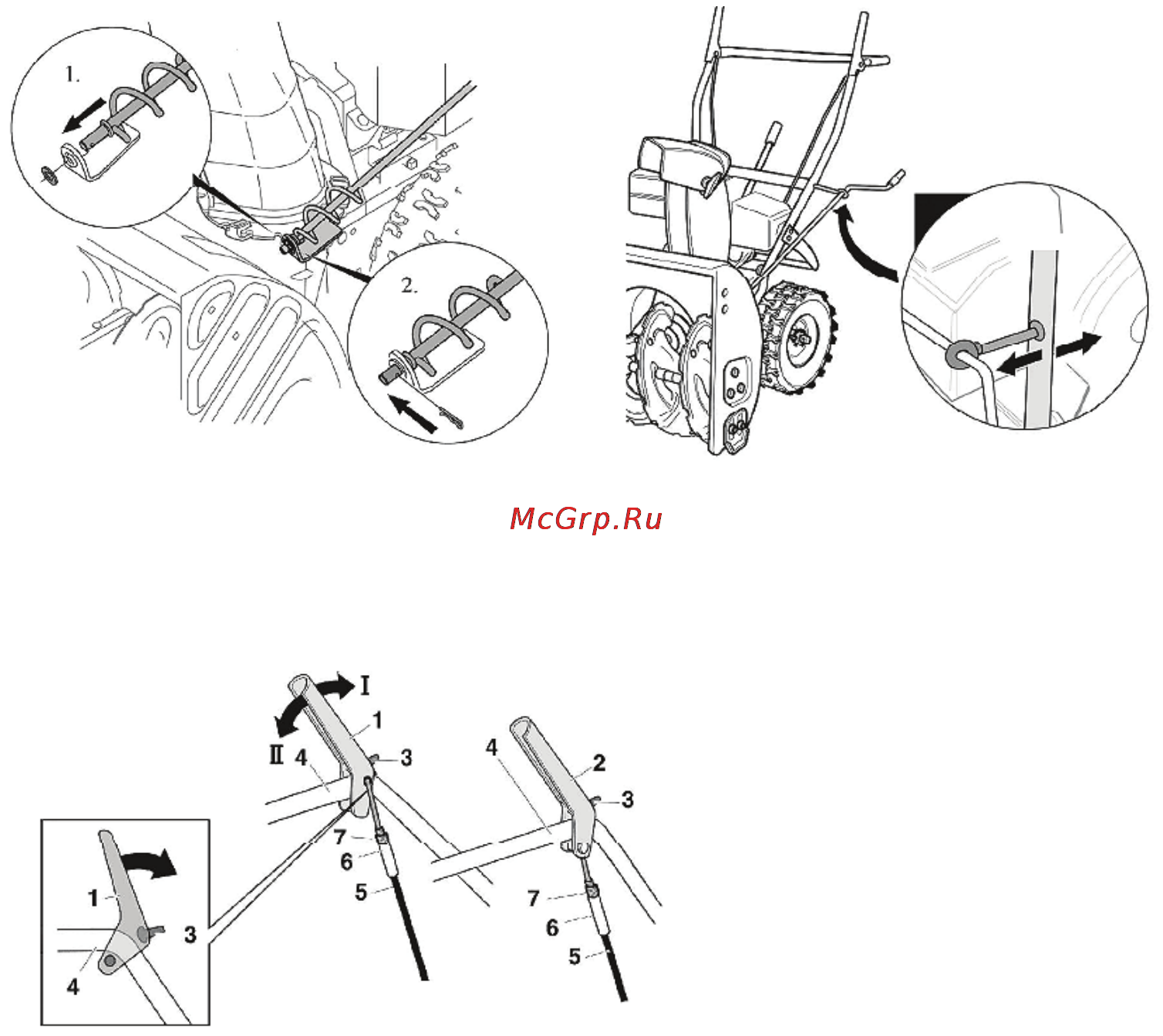

6.5 Установка тросов привода шнека и привода колес

Установка троса привода шнека и привода колес схематично представ-

лена на рис.5

Установите Z-образный хвочстовик привода (5) на рычаг (1, 2) и зафикси-

руйте гайкой (7).

Внимание! Рычаги приводов колес и шнека (1, 2) должны прижиматься к

рукоятке управления (4) без чрезмерных усилий.

Внимание! Демпфер (3) защищает лакокрасочное покрытие от поврежде-

ний при отпускании рычагов приводов колес и шнека (1, 2).

7. Подготовка оборудования к работе

7.1 Перед первым использованием:

- проверьте устройства безопасности, устройства управления и троса

привода шнека и колес на отсутствие повреждений, а также надежность

1. Рычаг привода колес

2. Рычаг привода шнека

3. Демпфер

4. Рукоятка управления

5. Трос привода

6. Втулка

7. Гайка

рис.4

рис.5

рис.3
