6
5. СОСТАВ АГРЕГАТА
В состав агрегата входят основные составные части:
6. УСТРОЙСТВО И РАБОТА АГРЕГАТА
6.1. Компоновка агрегата.
Общий вид агрегата приведен на рис. 1.
Двигатель и генератор соединены в единый блок, закрепленный на раме, через
амортизаторы.
Генератор крепится к фланцу картера двигателя четырьмя болтами. Передача
крутящего момента от двигателя к генератору осуществляется через
коническое сопряжение ротора генератора и вала двигателя согласно
международному стандарту SAE. При этом образуется самоцентрирующаяся
трехопорная схема на шарикоподшипниках, один из которых находится
на конце ротора генератора, другой $ на конце коленвала двигателя со стороны
устройства ручного запуска. Промежуточный подшипник установлен на выходе
вала отбора мощности двигателя.
На корпусе генератора установлен блок с аппаратурой, в котором размещены
в зависимости от модификации электроразъемы 230/400 Вольт, приборы
контроля, клеммы 12В, термомагнитные предохранители.
Над двигателем размещен топливный бак.
На раме имеется специальная клемма для заземления агрегата (помечена
табличкой "Земля").
6.2. Устройство и работа.
Приводной двигатель вращает ротор генератора, в котором благодаря его
магнитным свойствам создается магнитное поле. Это поле в обмотках
окружающего его статора генерирует ток требуемой мощности. Необходимую
частоту вращения двигателя (генератора) поддерживает система управления и
регулирования двигателя.
7. УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ
7.1. Двигатель.
В агрегате, в зависимости от модификации, установлен карбюраторный
(бензиновый) двигатель принудительного воздушного охлаждения. Основные
технические параметры двигателя приведены в прилагаемой инструкции
по эксплуатации двигателя.
7.2. Генератор.
7.2.1. Генератор для однофазных агрегатов синхронный, однофазный, напряжение
230 В, самовозбуждающийся, без колец и щеток с компаундной системой
возбуждения посредством подключаемой емкости, одноопорный, фланцевого
исполнения. Охлаждение обмоток генератора осуществляется
с помощью центробежного вентилятора, расположенного со стороны привода.
Класс изоляции "Н". Частота вращения привода 3000 об./мин. При снижении
оборотов на 50% генератор не возбуждается, напряжение отсутствует.
7.2.2. Генератор для трехфазных агрегатов синхронный, трехфазный, напряжение
400 В со щеточным коллектором и системой возбуждения через компаунд.
Имеется выход однофазного тока 230 В.
7.2.3. Принципиальная электрическая схема, данные по сопротивлению обмоток
и устройство генератора приведены в прилагаемом техническом описании
генератора.

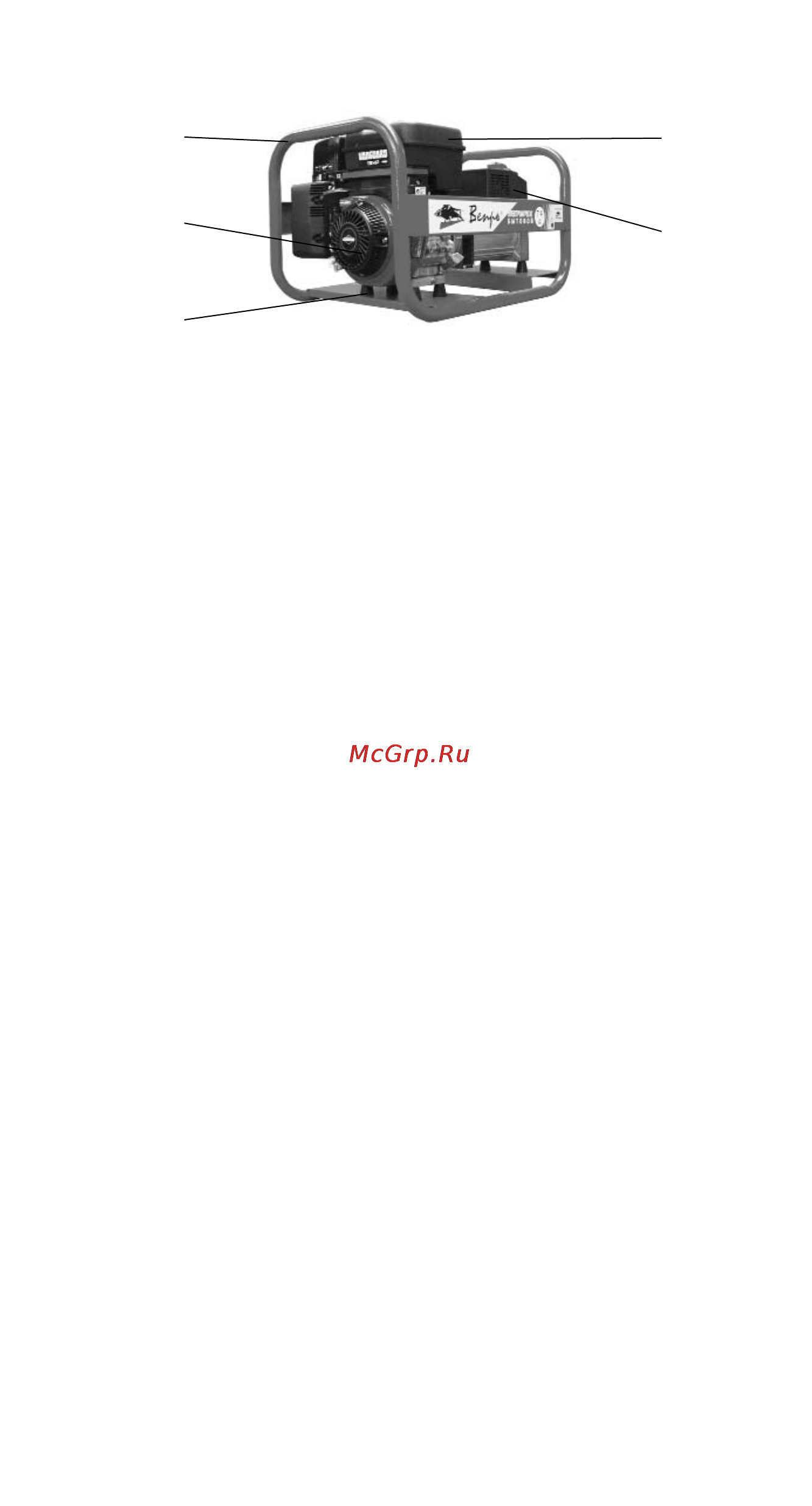

Рис. 1
Амортизаторы
Топливный бак
Генератор
Двигатель
Рама
