22
ДЕТАЛИ СБОРКИ МС 110 ЭЛ
*-номер детали по схеме сборки
№* Код Наименование детали №* Код Наименование детали
1 205761 Винт 118 205874 Звездочка 3
2 205762 Шайба 119 205875 Шпонка
3 205763 Пружина правого рычага 120 205876 Шпонка
4 205764 Штифт 121 205877 Вал 3
5 205765 Ось 122 205878 Шестерня ведомая
6 205766 Винт 123 205879 Цепь 2
7 205767 Скоба рычага 125 205880 Колесо в сборе
8 205768 Храповик 126 205881 Втулка
9 205769 Собачка 127 205882 Подшипник
10 205770 Пружина храповика 128 205883 Шайба
11 205771 Штифт 129 205884 Подшипник
12 205772 Пружина левого рычага 130 205885 Полуось правая
13 205773 Рычаг управления правый 131 205886 Винт
14 205774 Рукоятка управления правая верхняя 132 205887 Крышка
15 205775 Рычаг
управления левый 133 205888 Подшипник
16 205776 Рукоятка 134 205889 Колесо зубчатое
17 205777 Рукоятка управления левая верхняя 135 205890 Втулка
18 205778 Тяга гибкая привода правая 136 205891 Ось
19 205779 Гайка 137 205892 Скоба шестерни коробки скоростей
20 205780 Тяга гибкая привода левая 138 205893 Ось сателлита
21 205781 Винт 139 205894 Сателлит
22 205782 Болт 141 205895 Звездочка ведущая
23 205783 Шайба 142 205896 Полуось левая
24 205784 Гайка 143 205897 Винт
25 205785 Опора рычага поворота желоба 144 205898 Шайба
26 205786 Болт 145 205899 Шайба
27 205787 Втулка 146 205900 Рукоятка
28 205788 Шайба 147 205901 Рычаг поворота желоба
29 205789 Винт 148 205902 Штифт стопорный
30 205790 Выключатель 149 205903 Штифт
31 205791 Винт 150 205904 Кардан
32 205792 Панель передняя 151 205905 Вал
33 205793 Маска фары 152 205906 Штифт
34 205794 Фара 153 205907 Червяк
35 205795 Рукоятка 154 205908 Втулка
36 205796 Рычаг переключения передач 155 205909 Болт
37 205797 Ось рычага 156 205910 Кронштейн рычага поворота желоба
38 Гайка 157 205911 Винт
39 205799 Пружина 158 205912 Крышка редуктора нижняя
40 205800 Болт 159 205913 Винт
41 205801 Шайба 160 205914 Шайба
42 205802 Проушина 161 205915 Шпонка
43 205803 Шайба 162 205916 Фланец подшипника
44 205804 Коромысло рычага 163 205917 Подшипник
45 205805 Вкладыш 164 205918 Шайба
46 205806 Фиксатор 165 205919 Втулка
47 205807 Шайба зубчатая 166 205920 Пружина
48 205808 Винт 167 205921 Щит ведомого шкива привода колес
49 205809 Штифт 168 205922 Подшипник
50 205810 Шайба пружинная 169 205923 Ось ведомого шкива привода колес
51 205811 Рычаг управления дефлектором 170 205924 Накладка
52 205812 Гайка 171 205925 Винт
53 205813 Винт 172 205926 Шкив ведомый привода колес
54 205814 Панель управления 173 205927 Кронштейн
55 205815 Штифт фиксирующий 174 205928 Возвратная пружина дефлектора
56 205816 Тяга рычага переключения передач 175 205929 Тяга гибкая дефлектора желоба
58 205817 Упор направляющий 176 205930 Желоб
59 205818 Кулиса 177 205931 Решетка ограничительная
60 205819 Болт 178 205932 Винт
61 205820 Накладка рукоятки 179 205933 Пружина 4
62 205821 Шайба 180 205934 Кольцо желоба
63 205822
Тяга привода рычага переключения
передач
181 205935 Винт
64 205823 Хомут 182 205936 Прокладка желоба
65 205824 Рукоятка управления нижняя часть 183 205937 Шайба специальная
7
13. Курок
14. Рычаг поворота желоба
15. Колесо / гусеница
6. СБОРКА
6.1. Установка рукоятки управления (Рис.5-6).
6.1.1. Демонтируйте с нижней рукоятки (18) машины
болты (16) и кронштейн (17) рычага поворота желоба.
6.1.2. Установите рукоятку управления (11) на нижнюю
рукоятку (18) снегоуборщика, как показано на Рис.6.
6.1.3. Зафиксируйте рукоятку управления (11), закрутив
гайки болтов (16) и установив кронштейн (17) рычага по-
ворота желоба.
6.2. Установка
рычага переключения передач
(Рис.7).
6.2.1. Демонтируйте с кронштейна (20), находящегося
под панелью управления (19), болт (21) с гайкой (22).
6.2.2. Проведите через верхнюю прорезь панели управ-
ления (19) рычаг переключения передач (9) и установи-
те его на кронштейн (20).
6.2.3. Зафиксируйте на кронштейне (20) рычаг переклю-
чения передач (9) при помощи болта (21) и гайки (22),
установив пружину, как показано на Рис. 7.
6.3. Установка тяги рычага переключения передач
(Рис.8-9).
6.3.1. Демонтируйте с обоих концов тяги (23) шплинты
(26), шайбы (25) и пружины (24).
6.3.2. Установите тягу (23) одним концом на кулису (27)
коробки передач и зафиксируйте ее шплинтом (26),
установив пружину (24) и шайбу (25).
6.3.3. Установите тягу (23) вторым концом на рычаг пе-
реключения передач (9) и зафиксируйте ее шплинтом
(26), установив пружину (24) и шайбу (25).
6.3.4. Произведите регулировку тяги переключения пе-
редач согласно п. 9.9
6.4. Установка желоба (Рис.10).
6.4.1. Для установки желоба (4) используйте комплект
для установки желоба из комплекта поставки.
6.4.2. Установите желоб (4) и зафиксируйте его болта-
ми (28) с гайками (29), подложив между фиксирующими
шайбами (30) по две дистанционные шайбы (31).
6.5. Установка рычага поворота желоба (рис. 11).

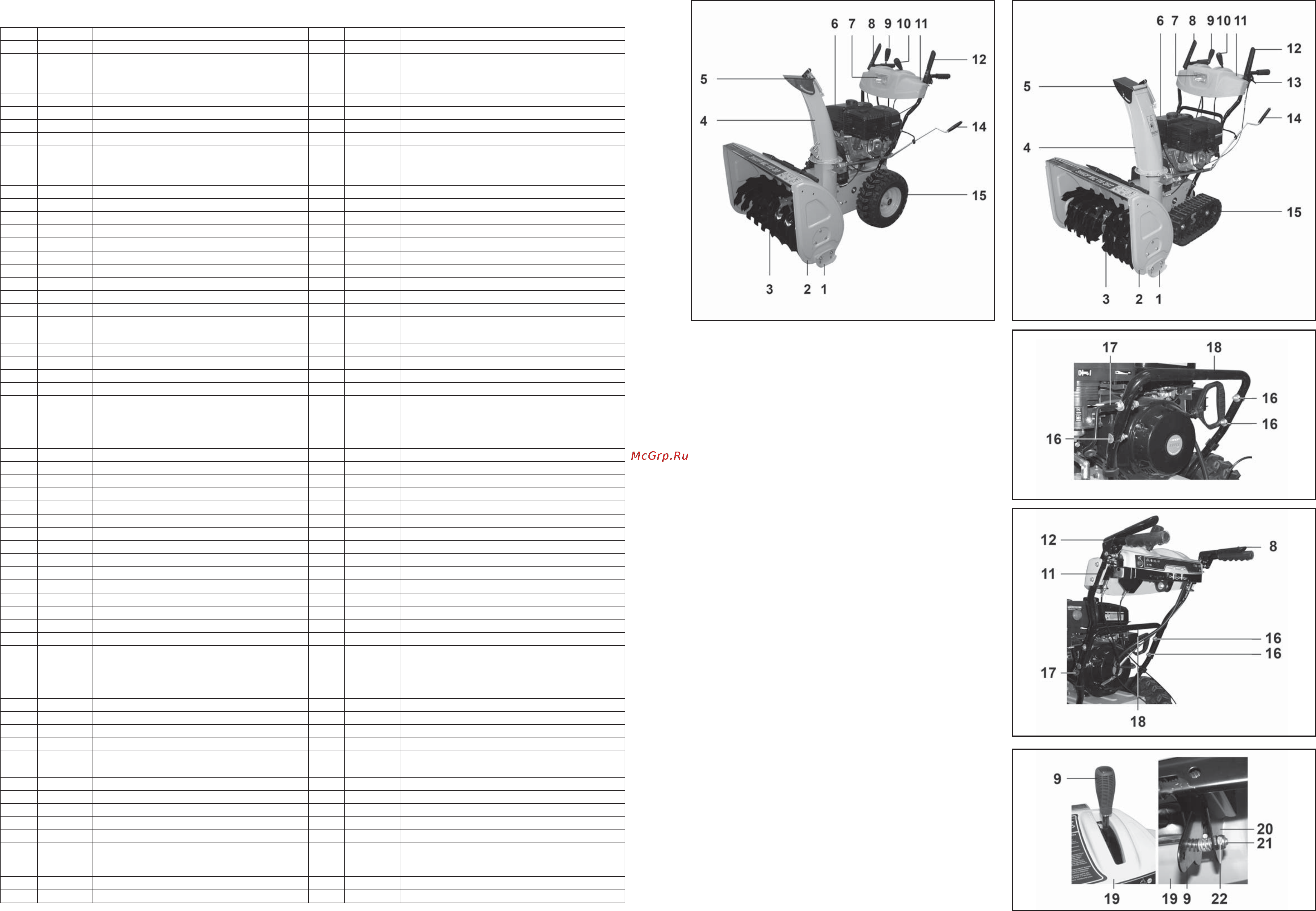

Рис. 3 Рис. 4
Рис. 5
Рис. 6
Рис. 7
