8
6.5.1. Извлеките шплинт (32) из карданного шарнира
(33).
6.5.2. Проденьте в кронштейн (17) рычаг (14) поворота
желоба.
6.5.3. Вставьте рычаг (14) поворота желоба в отверстие
карданного шарнира (33).

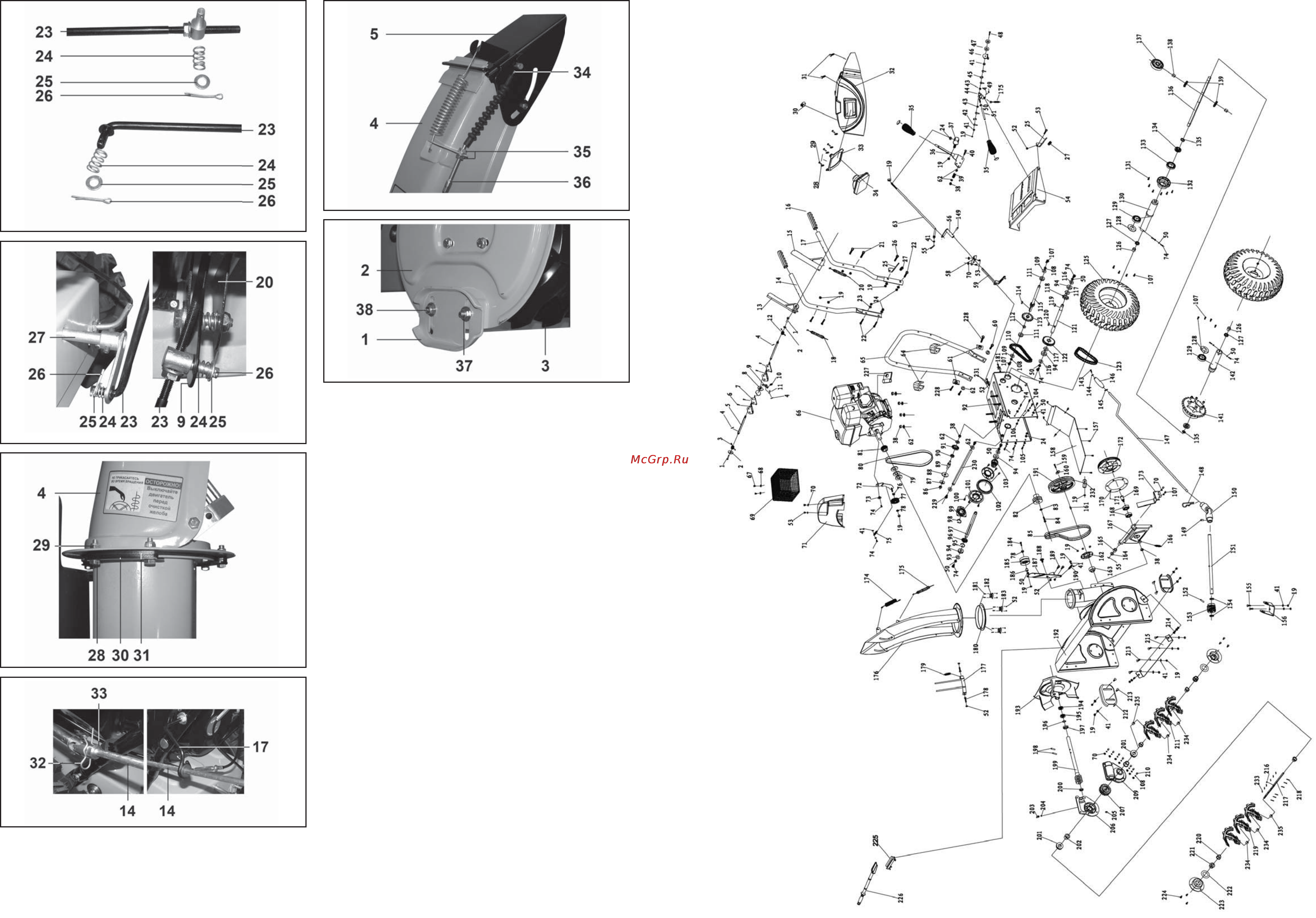

Рис. 8
Рис. 9
Рис. 10
Рис. 11
Рис. 13
Рис. 12
6.5.4. Зафиксируйте рычаг (14) поворота желоба шплин-
том (32), предварительно совместив отверстия кардан-
ного шарнира (33) и рычага (14).
6.5.5. Отрегулируйте зацепление червяка рычага (14) с
желобом (4) в соответствии с п.9.10.
6.6. Установка тросика привода дефлектора желоба
(Рис.12).
6.6.1. Установите бобышку тросика (34) в гнездо деф-
лектора (5).
6.6.2. Гайками (35) зафиксируйте регулировочную втул-
ку (36) тросика (34) на кронштейне желоба (4), как по-
казано на рисунке.
6.6.3. Отрегулируйте привод дефлектора желоба со-
гласно п. 9.8.
6.7. Установка башмаков (Рис.13).
6.7.1. Установите башмаки (1) на корпус шнека (2).
6.7.2. Зафиксируйте башмаки (1) на корпусе шнека (2)
при помощи болтов с квадратным подголовником (37) и
гаек (38) из комплекта поставки.
6.7.3. Отрегулируйте положение башмаков согласно п.
7.1.
7. ПОДГОТОВКА К РАБОТЕ
7.1. Регулировка положения башмаков (Рис.14).
7.1.1. На заводе-изготовителе скользящие башмаки
(1) отрегулированы таким образом, чтобы обеспечить
безопасность и надежность транспортировки. Перед
началом эксплуатации снегоуборщика установите баш-
маки (1) в рабочее положение. Скользящие башмаки (1)
предназначены для регулировки расстояния между очи-
щаемой поверхностью и ножом (39) снегоуборщика для
того, чтобы посторонние предметы (камни, палки и т.п.)
не попадали в шнек (3) снегоуборщика.
7.1.2. Для проведения регулировки ослабьте гайки (38)
башмаков (1), и переместив башмаки (1), зафиксируй-
те их в новом положении гайками (38). Оба башмака (1)
должны касаться всей своей плоскостью поверхности
земли.
21
13. СХЕМА СБОРКИ МС 110 ЭЛ
