4. СБОРКА, МОНТАЖ И НАСТРОЙКА

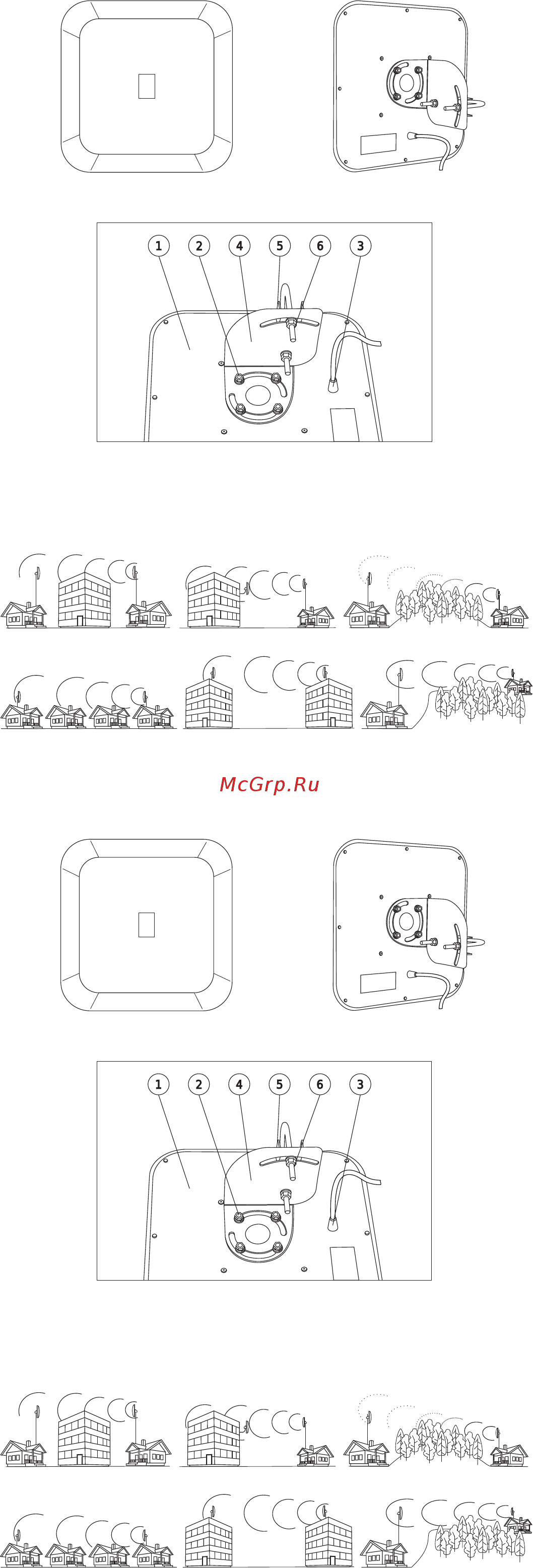

4.1 Закрепите Г-образную скобу (см. рис.2 позиция 4) на корпусе антенны

(см. рис.2 позиция 1) с помощью входящих в комплект крепежа гаек и

шайб. При этом совместите прорези в скобе и крепежные шпильки

(см. рис.2 позиция 2).

4.2 Установите на Г-образную скобу крепеж для монтажа на мачту или крон-

штейн - U-образный хомут и зубчатый элемент крепления. Закрепите их

с помощью винтов, шайб, шайб-гроверов и гаек (см. рис.2 позиция 5 и 6).

4.3 Смонтируйте стеновой кронштейн или мачту, предназначенные для

установки «REMO BAS-2301 WIFI» (кроме случая установки антенны на

имеющиеся конструкции, мачты или кронштейны). При этом учитывайте

длину коаксиального кабеля, соединяющего антенну и оборудование -

расстояние от точки монтажа кронштейна до места установки

модема или терминала ограничено его длиной. Наиболее правильное

решение - разместить оборудование как можно ближе к антенне, но в

случае крайней необходимости штатный кабель можно удлинить с

помощью сборки «RP-SMA - кабель RG-58A/U - RP-SMA».

При выборе места установки учитывайте, что перед антенной не должно

быть препятствий и металлических предметов ближе 3-5 метров.

4.4 Установите антенну на мачте или кронштейне. Затяните гайки крепления

так, чтобы антенна была достаточно надежно закреплена, но при этом

имелась возможность поворачивать ее относительно оси кронштейна.

4.5 Проложите коаксиальный кабель с улицы в помещение наиболее

удобным для вас способом. Обратите внимание, что кабель при этом

не должен резко перегибаться (переламываться) или передавливаться!

Перегибы и передавленности кабеля могут значительно изменить

характеристики антенны в сторону ухудшения.

4.6 Отключите роутер, точку доступа или иное оборудование от питания и

компьютера.

4.7 Подключите кабель к антенному разъему вашего оборудования, при этом

накручивайте разъем «от руки» без применения инструментов.

4.8 Подключите ваше оборудование к компьютеру и подайте на него питание.

4.9 Запустите какое либо программное обеспечение для контроля уровня

сигнала и воспользуйтесь встроенным функционалом роутера (точки

доступа).

4.10 Сориентируйте антенну на максимум сигнала, поворачивая ее вокруг

оси мачты вправо и влево на небольшие углы и контролируя уровень

сигнала. Рекомендуем при повороте антенны делать паузу около

0,5-3секунд.

При необходимости настройте угол места, наклоняя плоскость антенны

вверх и вниз.

4.11 После настройки окончательно затяните гайки крепления.

5. ВЫБОР НАПРАВЛЕНИЯ ПОЛЯРИЗАЦИИ

5.1 Конструкция подвеса антенны позволяет настроить направление поляри-

зации принимаемого и излучаемого сигнала. В некоторых случаях это

может улучшить стабильность соединения и увеличить скорость передачи

данных.
