![Ballu bhg-20m Инструкция по эксплуатации онлайн [13/24] 150147](/views2/1164074/page13/bgd.png)
13
15
9
11
6
7
5
1
3
27
26
8
10
25
12
24
23
22
20
21
13 14
18 17
16
19
4
2

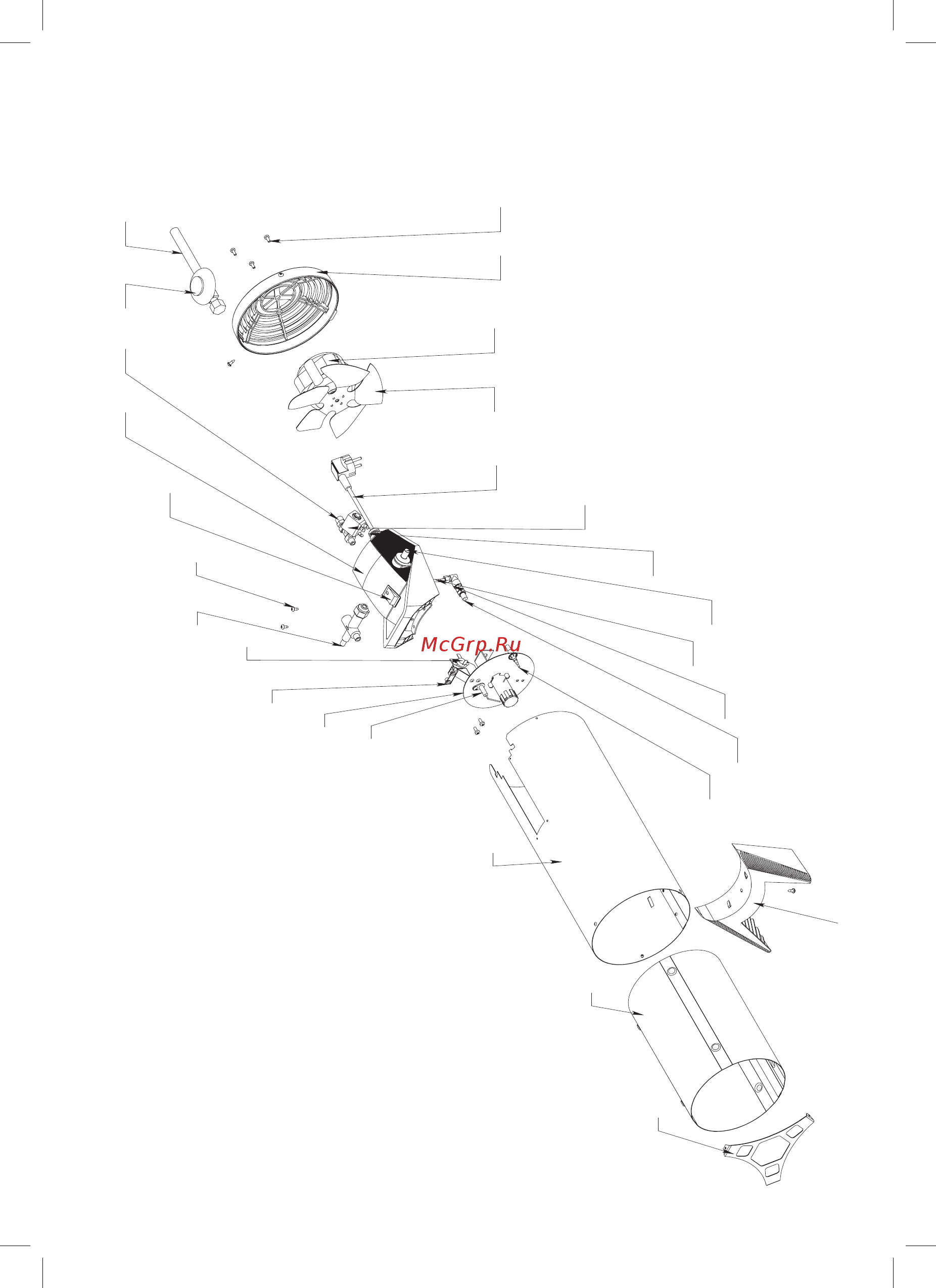

1. Решетка передняя
2.
Камера сгорания
3. Корпус
4.
Электрод пьезоподжига
5. Горелка
6.
Кронштейн
7.
Термостат биметаллический
8.
Клапан безопасности ST-
406A
9. Саморез 3,9х11
10.
Выключатель клавишный зеленая линза, черный
корпус
11.
Крышка блока управления в сборе
12.
Фитинг ST-FT-01-1
13.
Редуктор газовый
14.
Шланг газовый
15.
Винт 4х10
16. Решетка задняя
17.
Электродвигатель
18.
Крыльчатка
19.
Шнур ПВС-ВП 3х0,75 1,4м
цвет черный
20.
Клапан эл.магн. ST-20B-25
21.
Фиксатор кабеля
22.
Пьезоподжиг
23. Газопровод
24.
Фитинг угловой GH-F-A-001-1
25.
Форсунка
26.
Термопара
27. Подставка
BHG-10
