1. Поднимите водительское сиденье.

2. Отсоедините ЧЕРНЫЙ провод, а лишь затем КРАСНЫЙ от полюсов аккумуляторной батареи и

осторожно снимите ее с трактора.

3. Установите на место новый аккумулятор.

4. Подсоедините КРАСНЫЙ провод к положительному (+) выводу батареи с помощью

шестигранного болта и гайки, как показано на рисунке. Плотно затяните гайку и наденьте на

клемму колпачок.

5. Подсоедините ЧЕРНЫЙ заземляющий провод к отрицательному (-) выводу батареи с помощью

оставшегося шестигранного болта и гайки. Плотно затяните гайку.

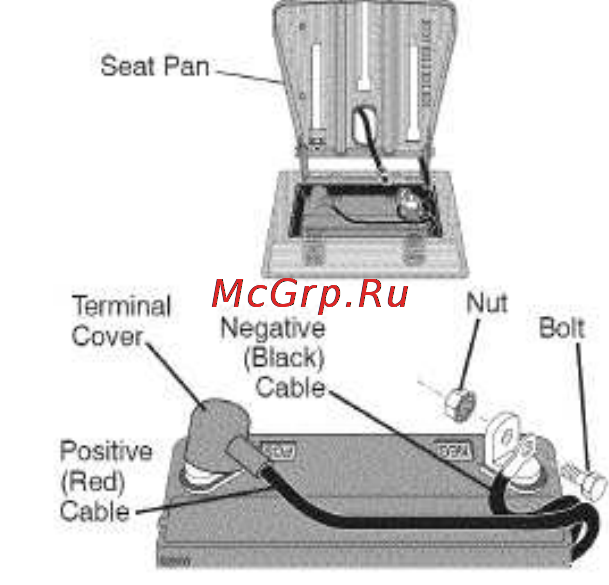

Seat pan – чашка сиденья

Terminal cover – колпачок полюсного вывода аккумуляторной батареи

Positive (red) cable – положительный (красный) провод

Negative (black) cable – отрицательный (черный) провод

Nut – гайка

Bolt – болт

ЗАМЕНА ЛАМПЫ ПЕРЕДНЕЙ ФАРЫ

1. Поднимите капот.

2. Извлеките держатель лампы из отверстия с обратной стороны решетки.

3. Замените лампу в держателе и вставьте держатель в отверстие с обратной стороны решетки.

4. Закройте капот.

СОЕДИНЕНИЯ И РЕЛЕ

Плохо закрепленная или поврежденная проводка может привести к неполноценной работе, остановке

или невозможности запуска двигателя трактора.

• Проверьте проводку (см. схему электрических соединений в инструкции по использованию

запасных частей)

ЗАМЕНА ПРЕДОХРАНИТЕЛЯ

Замените предохранитель аналогичным вставным предохранителем автомобильного типа с силой

тока 20 А. Держатель предохранителя расположен за панелью приборов.

ДЕМОНТАЖ КАПОТА И РЕШЕТКИ В СБОРЕ

1. Поднимите капот.

2. Отсоедините разьем провода передней фары.

3. Встаньте перед трактором. Ухватите капот по краям обеими руками, наклоните его в сторону

двигателя и снимите с трактора.

4. При замене капота не забудьте подключить разьем провода передней фары.
