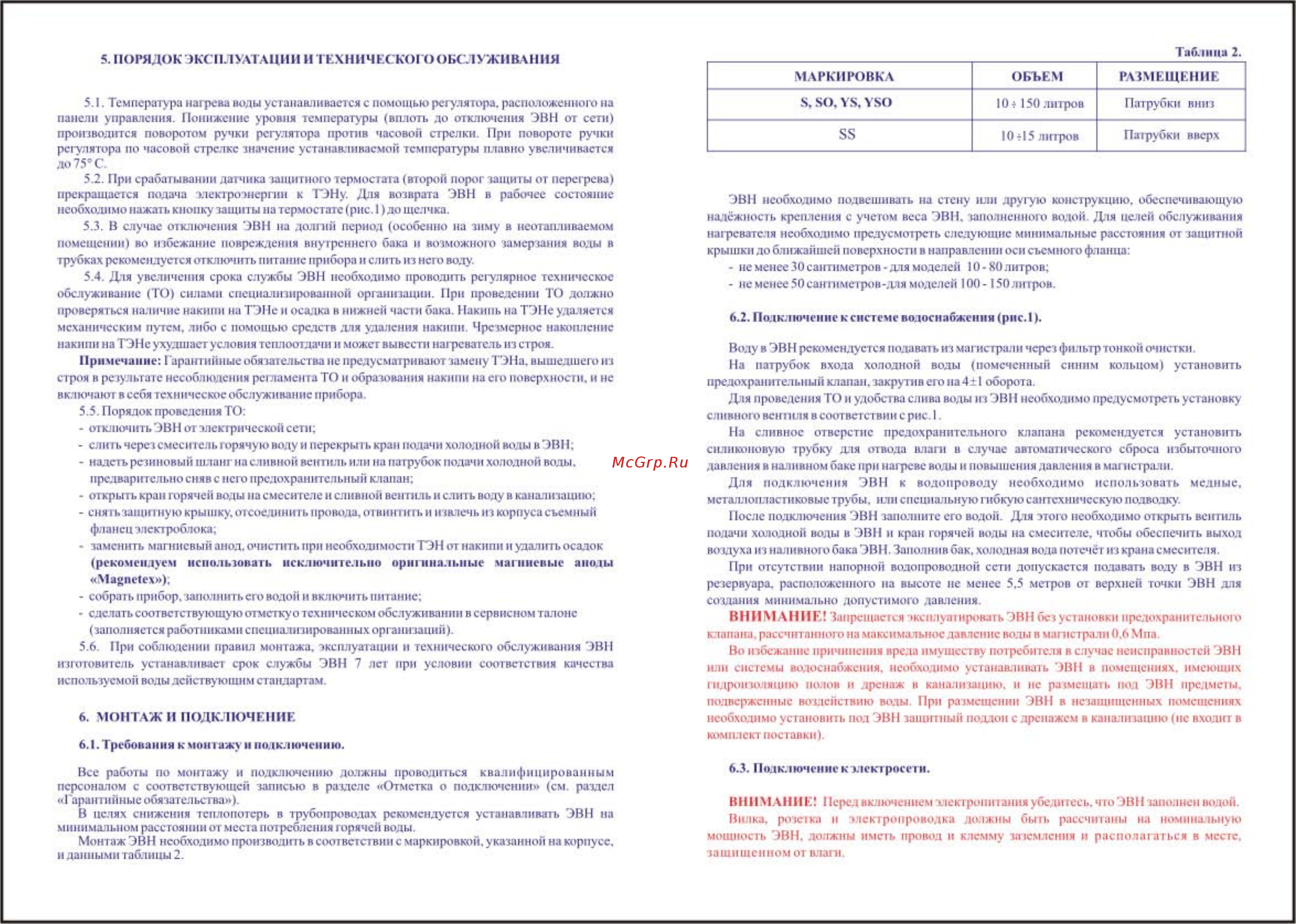

Таблица 2 5 ПОРЯДОК ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОГО ОБСЛУЖИВАЯ ИЯ МАРКИРОВКА 5 1 Температура нагрева воды устанавли вается с помощью регулятора расположенного на панели управления Понижение уровня температуры вплоть до отключения ЭВН от сети производится поворотом ручки регулятора против часовой стрелки При повороте ручки регулятора по часовой стрелке значение устанавливаемой температуры плавно увеличивается до 75 С 5 2 При срабатывании датчика защитного термостата второй порог защиты от перегрева прекращается подача электроэнергии к ТЭНу Для возврата ЭВН в рабочее состояние необхоштмо нажать кнопку защиты на термостате рис 1 до щелчка 5 3 В случае отключения ЭВН на долгий период особенно на зиму в неотапливаемом помещении во избежание повреждения внутреннего бака и возможною замерзания воды в трубках рекомендуется отключить питание прибора и слить из него воду 5 4 Для увеличения срока службы ЭВН необходимо проводить регулярное техническое обслуживание ТО силами специализированной организации При проведении ТО должно проверяться наличие накипи на ТЭ11е и осадка в нижней части бака Накипь на ТЭ11е удаляется механическим путем либо с помощью средств для удаления накипи Чрезмерное накопление накипи на ТЭНс ухудшает условия теплоотдачи и может вывести нагреватель из строя Примечание 1 арантийные обязательства не предусматривают замену ТЭНа вышедшего из строя в результате несоблюдения регламента ТО и образования накипи на его поверхности и не включают в себя техническое обслуживание прибора 5 5 Порядок проведения ТО отключить ЭВН от электрической сети слит ь через смеситель горячую воду и перекрыть кран подачи холодной воды в ЭВН надеть резиновый шланг на сливной вентиль или на патрубок подачи холодной волы предварительно сняв с него предохранительный клапан открыть кран горячей воды на смесителе н сливной вентиль и слить воду в канализацию сиятьзащигную крышку отсоединить провода отвинтить и извлечь из корпуса съемный фланец элскгроблока заменить магниевый анод очистить при необходимости ТЭН от накипи и удалить осадок рекомендуем использовать исключительно оригинальные магниевые аноды МарпеТех собрать прибор заполнить ст о водой и включить питание сделать соответствующую отметку о техническом обслуживании в сервисном талоне заполняется работниками специализированных организаций 5 6 При соблюдении правил монтажа эксплуатации и технического обслуживания ЭВИ изготовитель устанавливает срок службы ЭВН 7 лег при условии соответствия качества используемой воды действующим стандартам 6 МОНТАЖ И ПОДКЛЮЧЕНИЕ 6 1 Требования к монтажу и подключен ню Все работы по монтажу и подключению должны проводиться квалифицированным персоналом с соответствующей записью в разделе Отметка о подключении см раздел I аранп шные обязательства В целях снижения теплопотерь в трубопроводах рекомендуется устанавливать ЭВН на минимальном расстоянии от места потребления горячей воды Монтаж ЭВН необходимо производить в соответствии с маркировкой указанной на корпусе и данными таблицы 2 ОБЪЕМ Б БО УБ УБО 104 150 литров ББ 10т15 литров РАЗМЕЩЕНИЕ Патрубки вниз Патрубки вверх ЭВН необходимо подвешивать на стену или другую конструкцию обеспечивающую надёжность крепления с учетом веса ЭВН заполненного водой Дзя целей обслуживания нагревателя необходимо предусмотреть следующие минимальные расстояния от защитной крышки до ближайшей поверхности в направлении оси съемного фланца не менее 30 сантиметров для моделей 10 Х0лнтров не менее 50сангиметров для моделей 100 150 литров 6 2 Подключение к системе водоснабжения рис 1 Воду в ЭВН рекомендуется подавать из магистрали через фильтр тонкой очистки На патрубок входа холодной воды помеченный синим колыюм установить предохранительный клапан закрутив его на 4 I оборота Для проведения ТО и удобства слива воды из ЭВН необходимо предусмотреть установку сливного вентиля в соответствии с рис I На сливное отверстие предохранительного клапана рекомендуется установтпь силиконовую трубку для отвода влаги в случае автоматического сброса избыточного давления в наливном баке при нагреве воды и повышения давления в магистрали Для подключения ЭВН к водопроводу необходимо использовать медные металлопластиковые трубы или специальную гибкую сантехническую подводку После подключения ЭВН заполните его водой Дтя этого необходимо открыть вентиль подачи холодной воды в ЭВН и кран горячей воды на смесителе чтобы обеспечить выход воздуха из наливного бака ЭВН Заполнив бак холодная вода потечёт из крана смесителя При отсутствии напорной водопроводной сети допускается подавать воду в ЭВН из резервуара расположенного на высоте не менее 5 5 метров от верхней точки ЭВН для создания минимально допустимого давления ВНИМАНИЕ Запрещается эксплуатировать ЭВН без установки предохрани тельного клапана рассчитанного на максимальное давление воды в магистрали 0 6 Мна Во избежание причинения вреда имуществу потребителя в случае неисправностей ЭВН или системы водоснабжения необходимо устанавливать ЭВН в помещениях имеющих гидроизоляцию иолов и дренаж в канализацию и не размешать под ЭВН предметы подверженные воздействию воды При размещении ЭВН в незащищенных помещениях необходимо установим под ЭВН защитный поддон с дренажем в канализацию не входит в комплект поставки 6 3 Подключение к электросети ВНИМАНИЕ 11еред включением электропигания убедитесь что ЭВН заполнен водой Вилка розетка и электропроводка должны бьпь рассчитаны на номинальную мощность ЭВН должны иметь провод и клемму заземления и располагаться в месте защищенном от влаги
