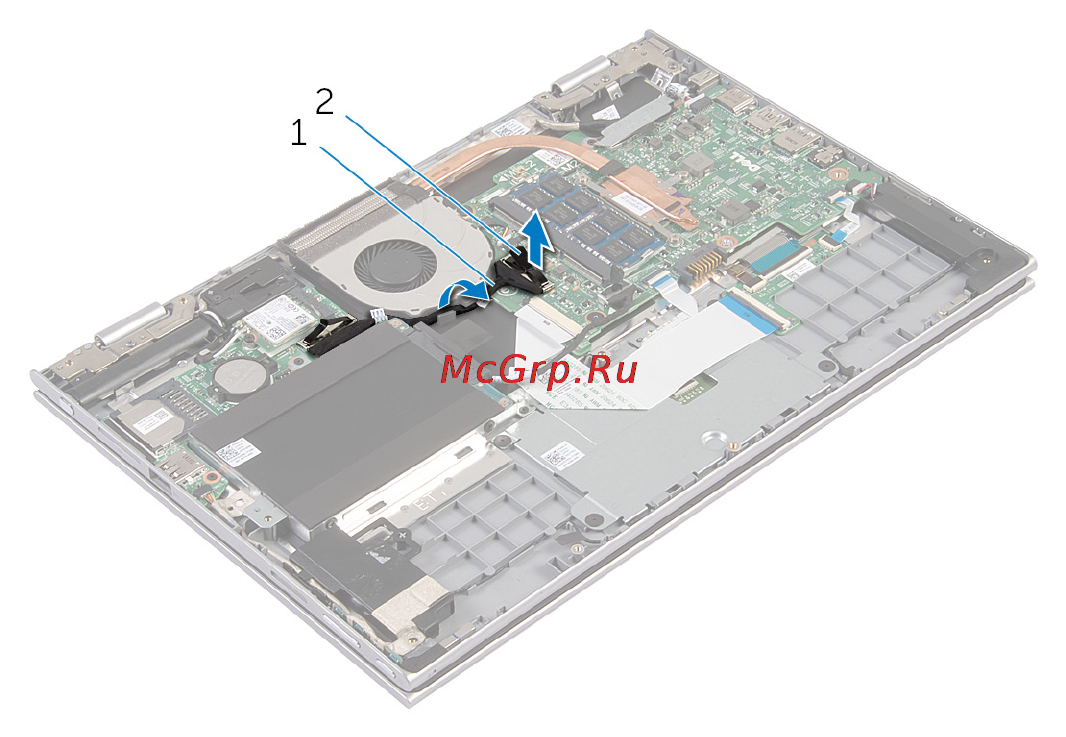

2 Извлеките кабель платы ввода-вывода из направляющих желобков на
вентиляторе.
1 кабель платы ввода-вывода 2 разъем кабеля платы ввода-
вывода
3 Отсоедините кабель вентилятора от системной платы.
4 Выверните винты, которыми вентилятор крепится к упору для рук и
клавиатуре в сборе.
48
