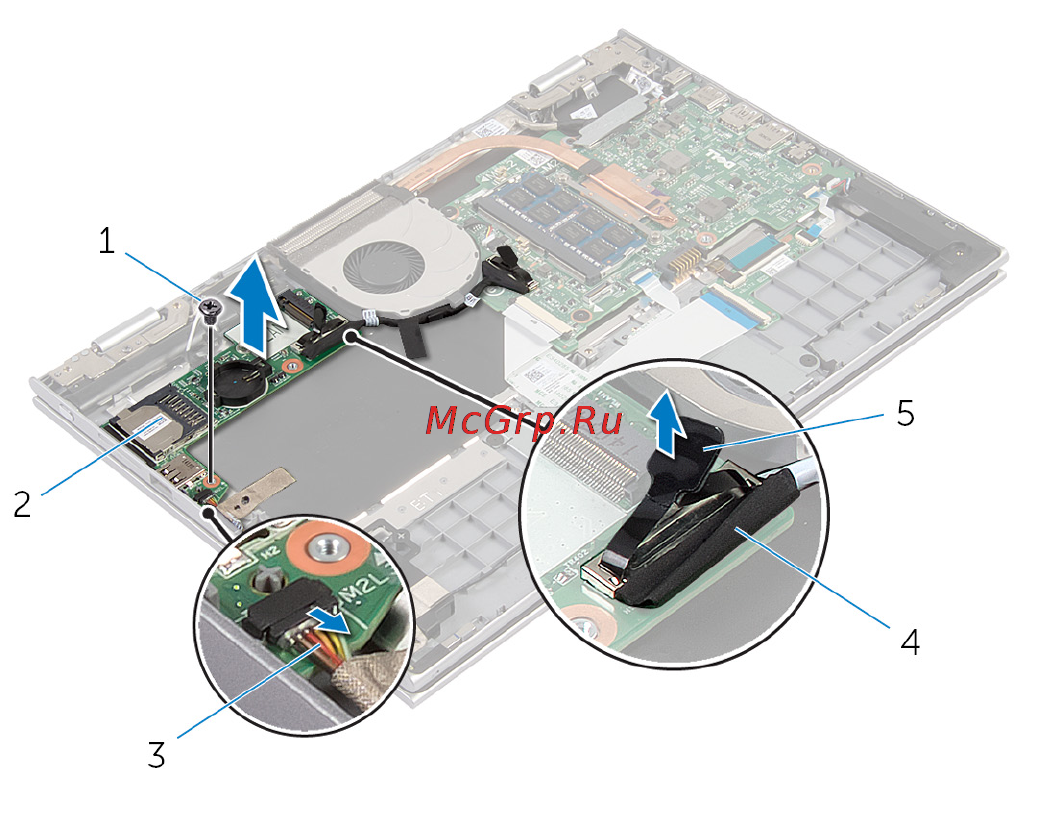

4 Приподнимите и снимите плату ввода-вывода с упора для рук и клавиатуры
в сборе.
1 винт 2 Плата ввода-вывода
3 кабель платы кнопки питания
и кнопок регулировки
громкости
4 кабель платы ввода-вывода
5 язычок
55
