Dell inspiron 5749, 5749-8536 Инструкция по эксплуатации онлайн [24/99] 152299
![Dell inspiron 5749, 5749-8536 Инструкция по эксплуатации онлайн [24/99] 152299](/views2/1166515/page24/bg18.png)

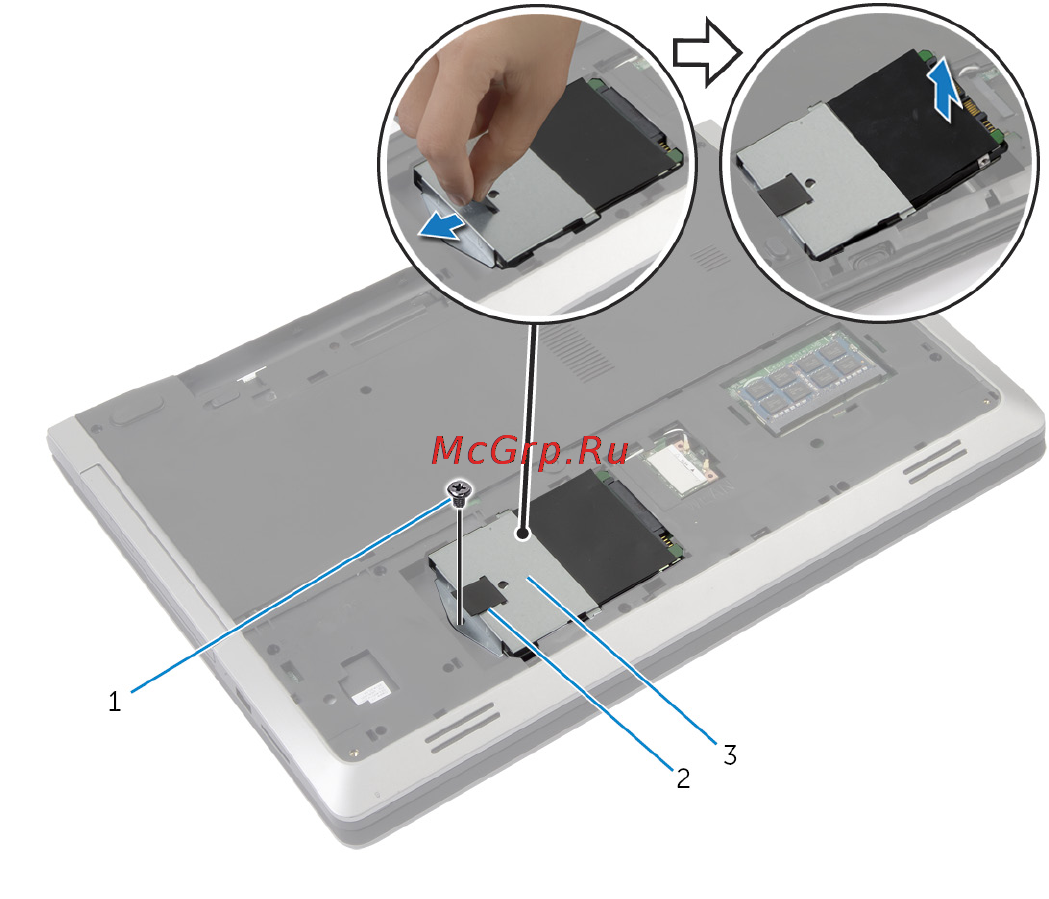

3 Снимите жесткий диск в сборе с основания компьютера.
1 винт 2 язычок
3 жесткий диск в сборе
4 Выверните винты, которыми каркас жесткого диска крепится к жесткому
диску.
24
