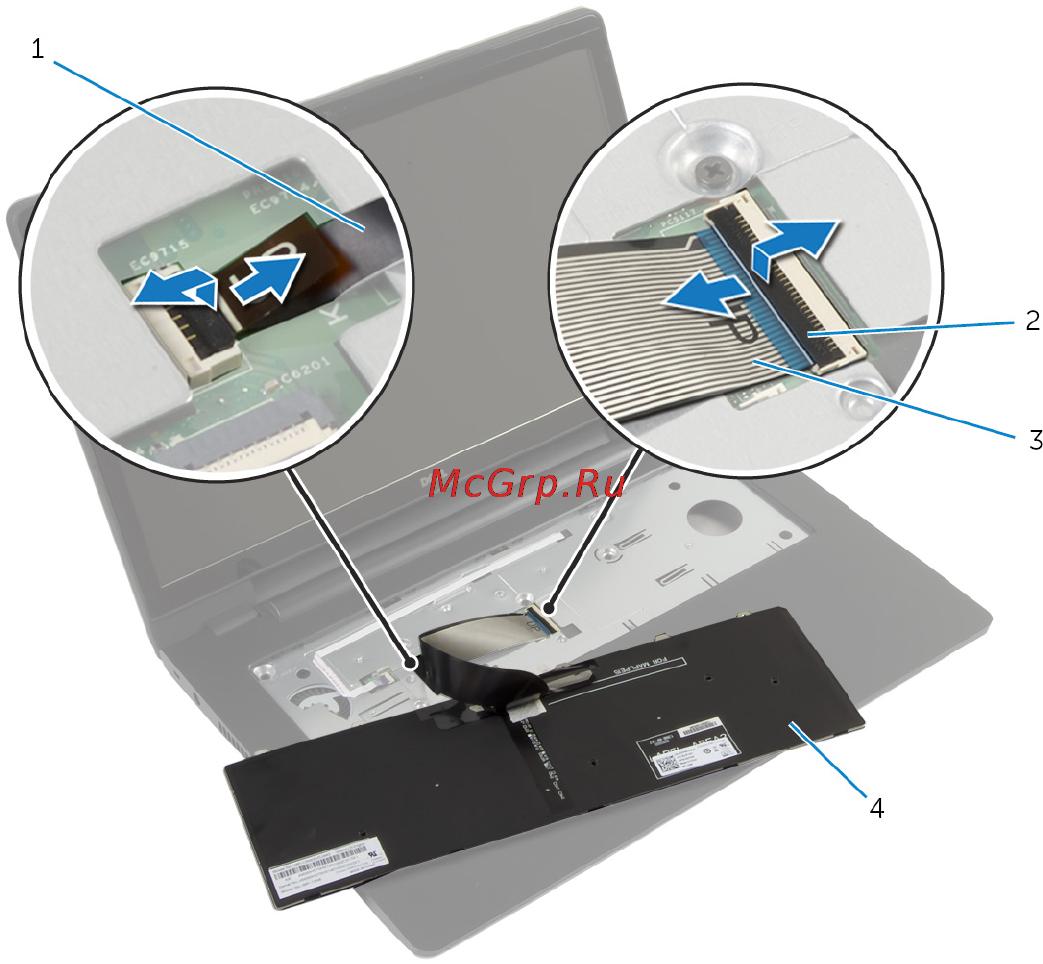

5 Поднимите клавиатуру вместе с кабелями с упора для рук в сборе.
1 кабель подсветки клавиатуры 2 защелки (2)
3 кабель клавиатуры 4 клавиатуру
36
