4 Поднимите и снимите плату ввода-вывода с основания компьютера.

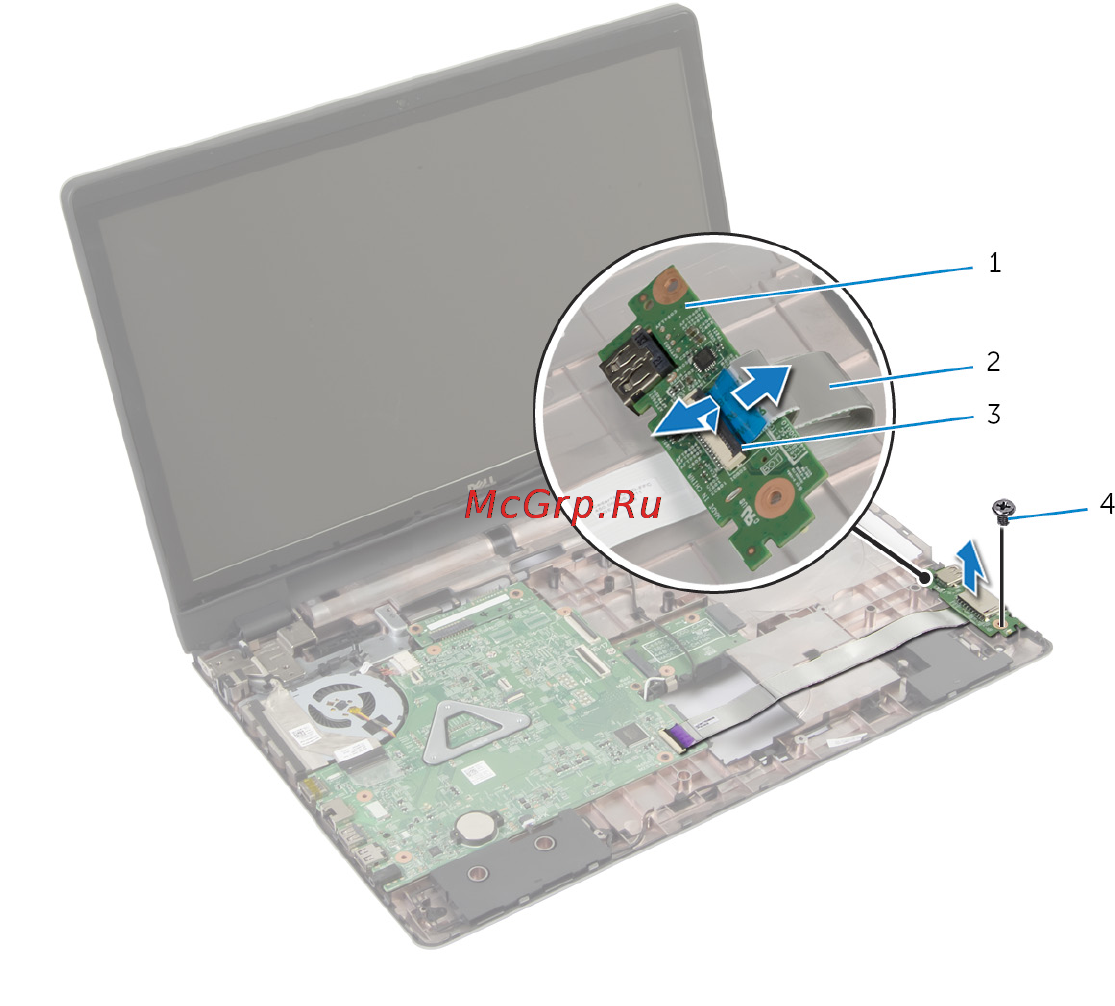

1 плату ввода-вывода 2 кабель платы ввода-вывода
3 защелка разъема 4 винт
57
