Dell inspiron 5749, 5749-8536 Инструкция по эксплуатации онлайн [90/99] 152299
![Dell inspiron 5749, 5749-8536 Инструкция по эксплуатации онлайн [90/99] 152299](/views2/1166515/page90/bg5a.png)

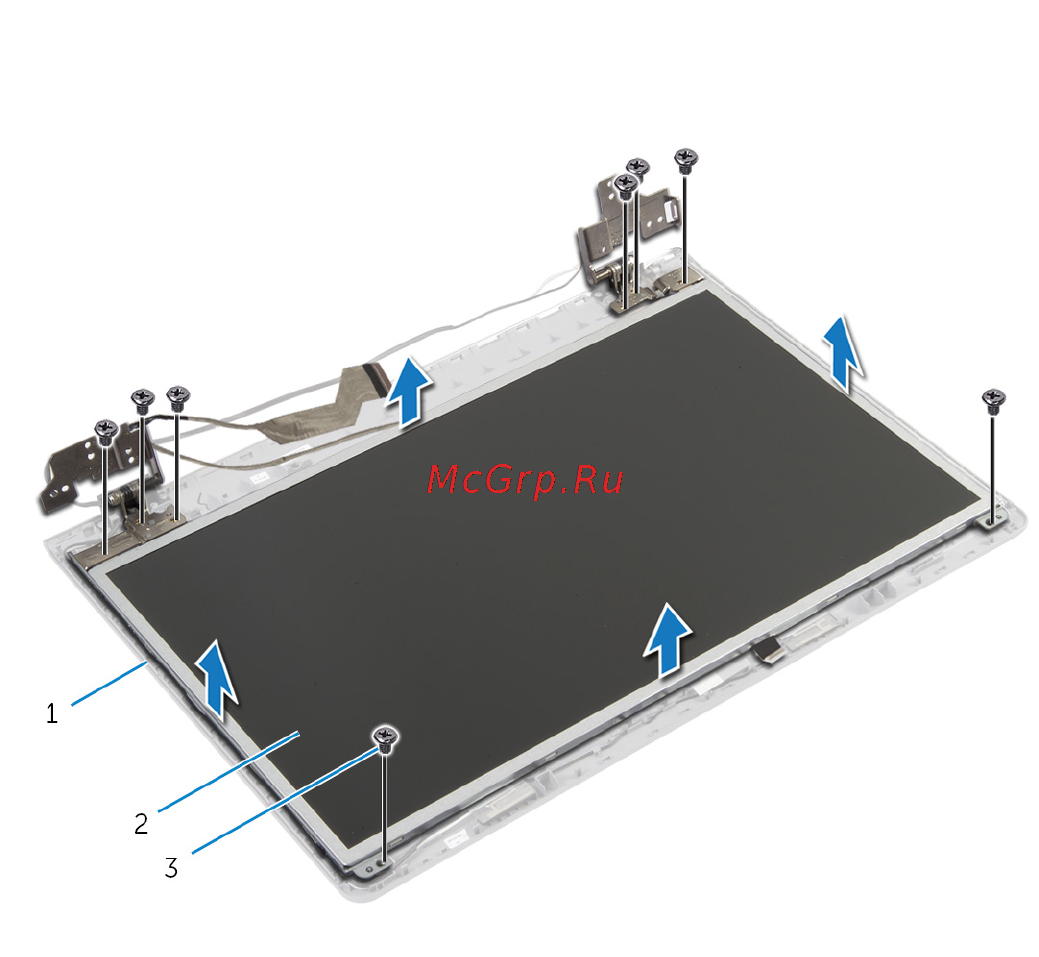

2 Выверните винты, которыми панель дисплея крепится к задней крышке
дисплея.
1 задняя крышка дисплея 2 панель дисплея
3 винты (8)
3 Осторожно поднимите панель дисплея и переверните ее.
4 Снимите ленту, которой кабель дисплея крепится к панели дисплея.
90
