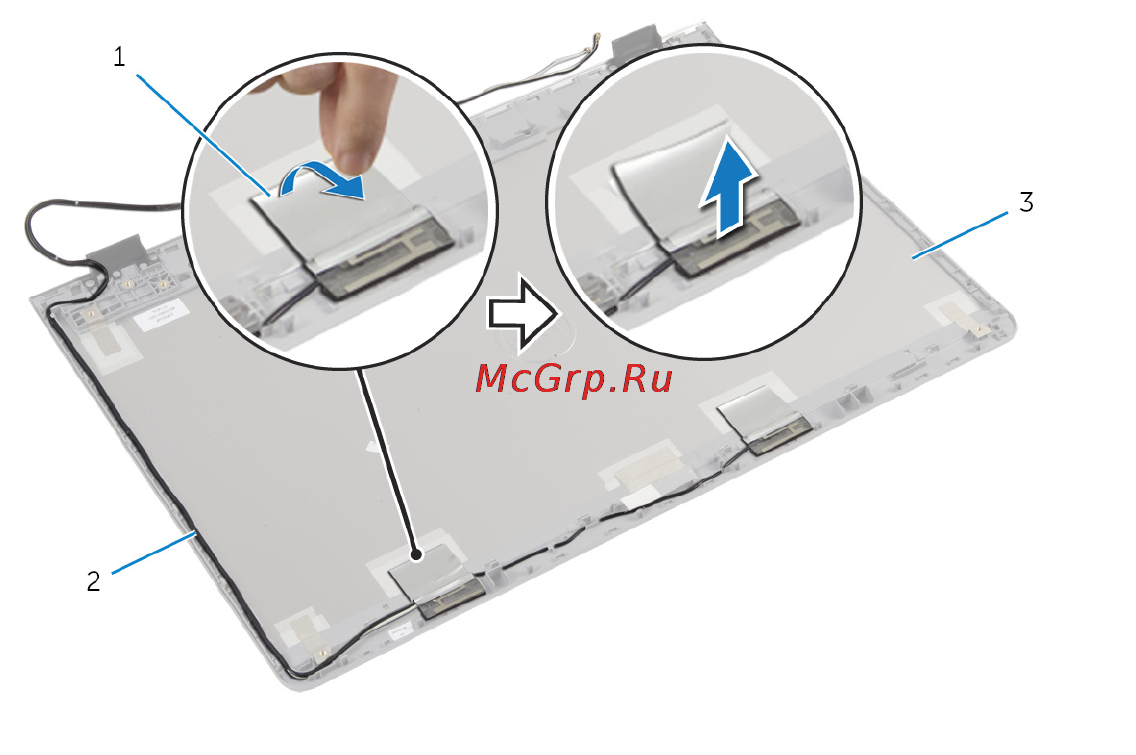

2 Извлеките антенные кабели из направляющих на задней крышке дисплея.
3 Снимите антенные кабели с задней крышки дисплея.
1 лента 2 антенные кабели
3 задняя крышка дисплея и
антенна в сборе.
95
