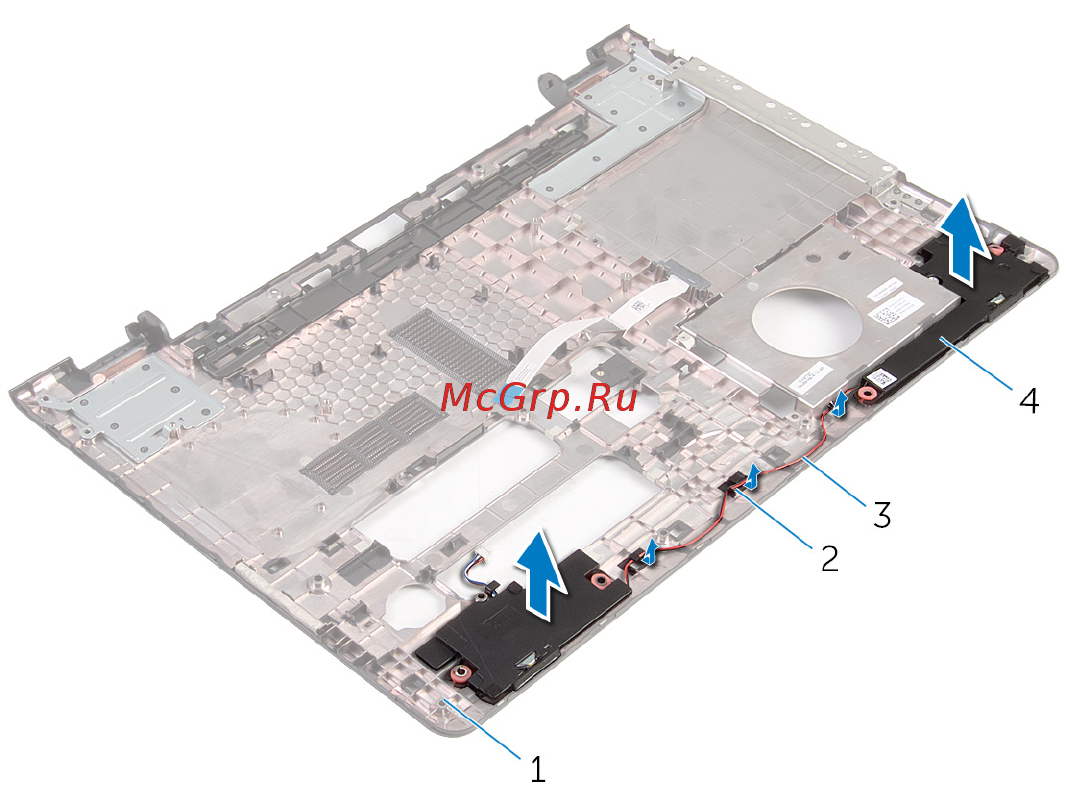

2 Снимите динамики вместе с кабелем с основания компьютера.
1 основание компьютера 2 направляющие
3 кабель динамика 4 динамики (2)
