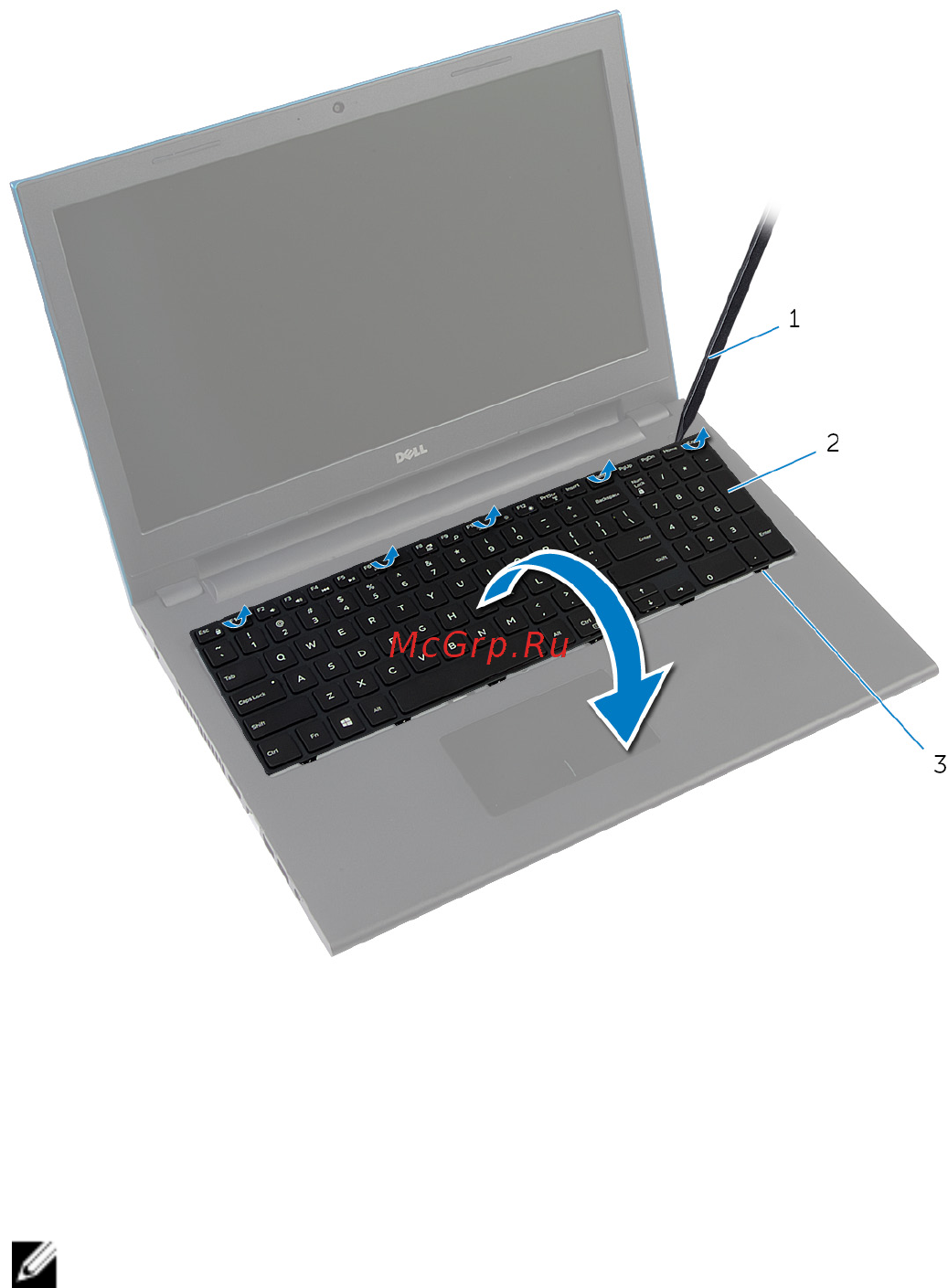

3 Осторожно переверните клавиатуру и положите ее на упор для рук.
1 пластмассовая палочка 2 клавиатуру
3 фиксаторы (6)
4 Приподнимите защелки разъема и отсоедините кабель клавиатуры и кабель
клавиатуры c подсветкой (дополнительно) от системной платы.
ПРИМЕЧАНИЕ: Кабель подсветки клавиатуры имеется только у
клавиатуры с подсветкой.
34
