Dell inspiron 7348, 7348-8604 Инструкция по эксплуатации онлайн [35/99] 152373
![Dell inspiron 7348, 7348-8604 Инструкция по эксплуатации онлайн [35/99] 152373](/views2/1113011/page35/bg23.png)

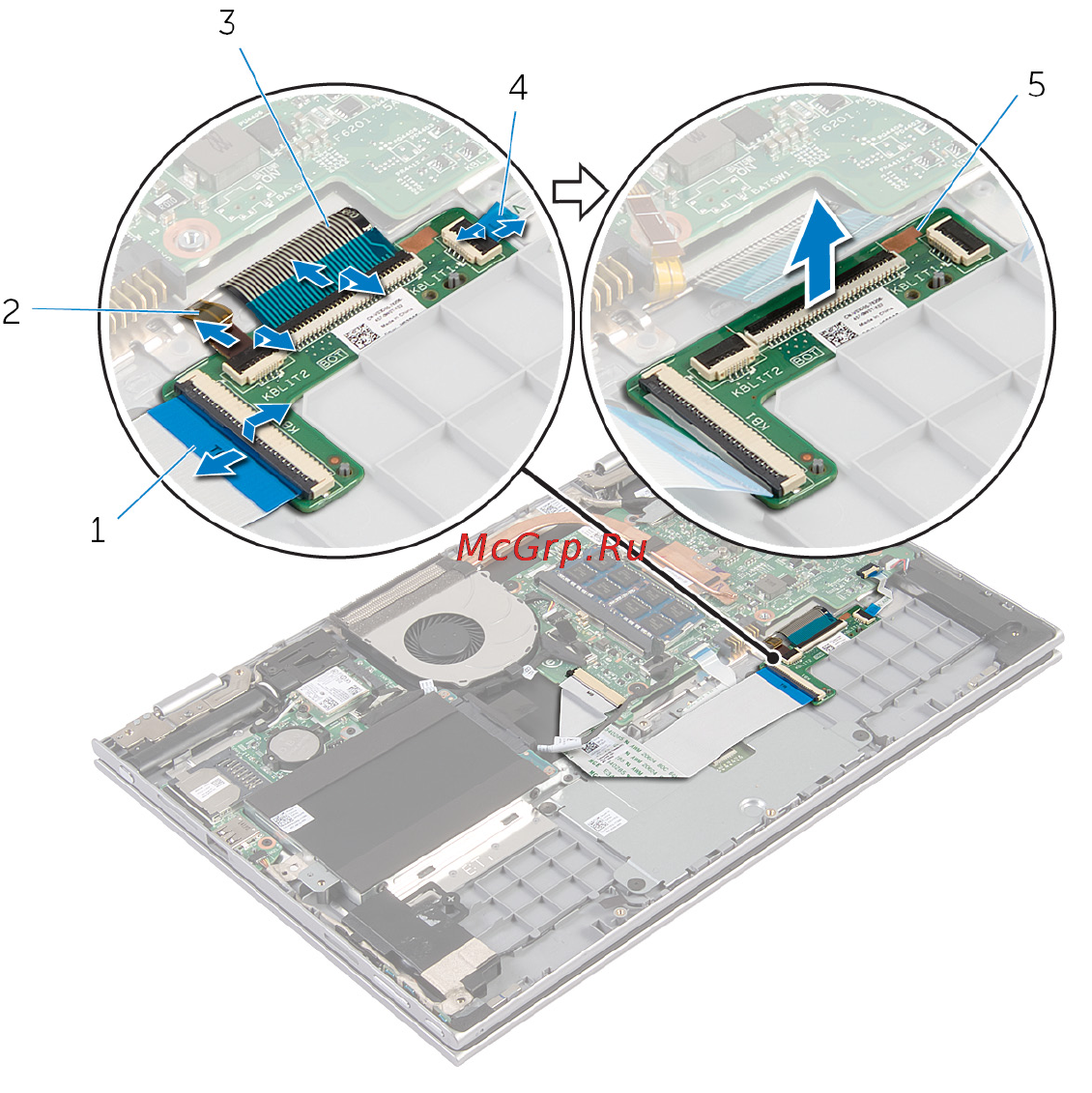

2 Снимите дочернюю плату клавиатуры с упора для рук и клавиатуры в сборе.
1 кабель клавиатуры 2 кабель подсветки
клавиатуры
3 кабель клавиатуры 4 кабель подсветки
клавиатуры
5 дочерняя плата клавиатуры
35
