3 Отсоедините клейкую ленту с разъема платы клавиши Windows и вытащите
кабель платы клавиши Windows из разъема.

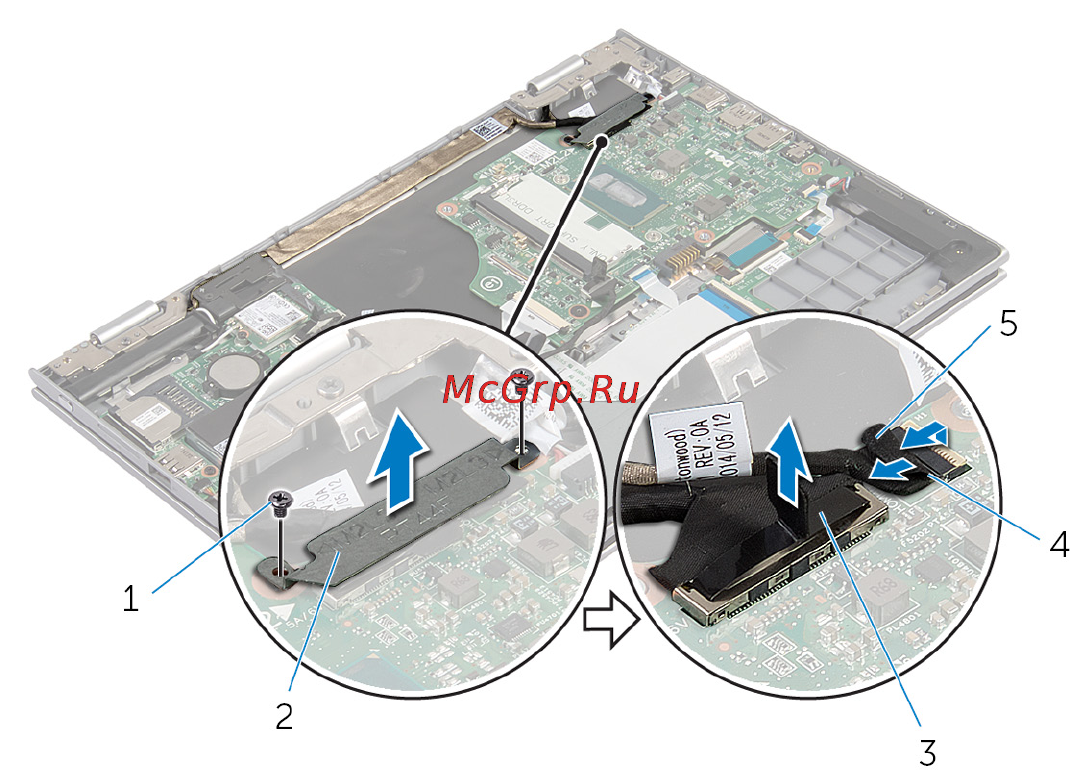

1 винты (2 шт.) 2 кронштейн кабеля дисплея
3 кабель дисплея 4 кабель платы клавиши
Windows
5 клейкая лента
4 Потянув за язычок, отсоедините кабель клавиатуры и кабель жесткого диска
от системной платы.
5 Приподнимите защелку разъема и отсоедините кабель подсветки клавиатуры
от системной платы.
6 Приподнимите защелку разъема и отсоедините кабель сенсорной панели от
системной платы.
61
