Dell inspiron 5558, 5558-5871 Инструкция по эксплуатации онлайн [22/105] 152399
![Dell inspiron 5558, 5558-5871 Инструкция по эксплуатации онлайн [22/105] 152399](/views2/1166587/page22/bg16.png)

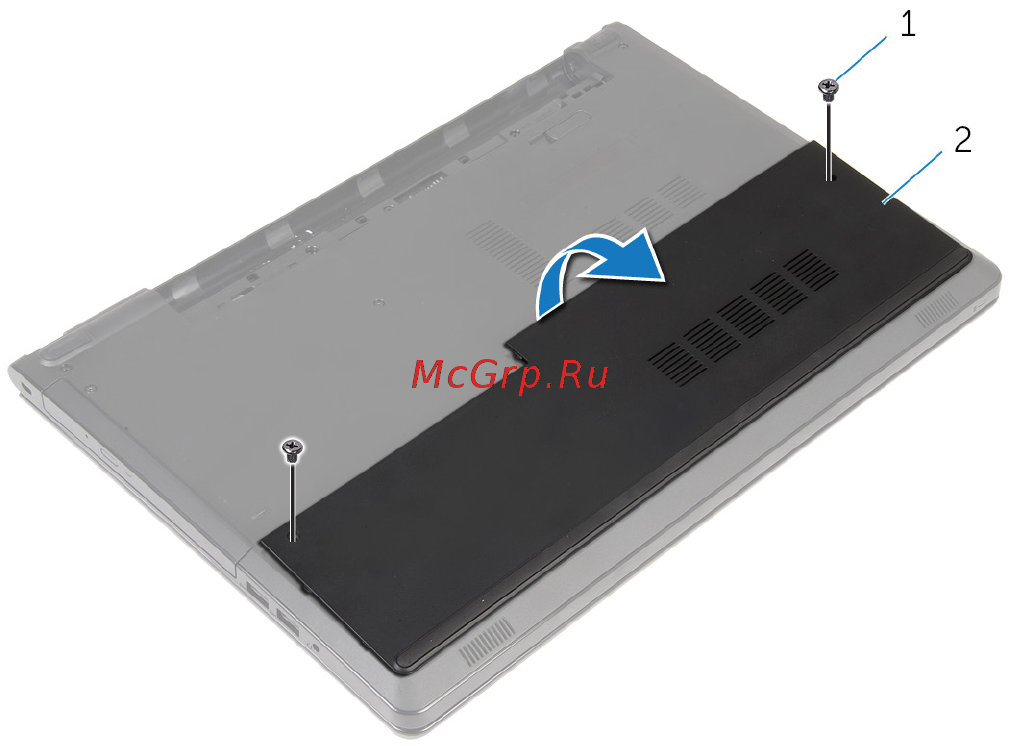

4 Приподнимите нижнюю крышку и снимите ее с основного блока
компьютера.
1 винты (2 шт.) 2 нижнюю крышку
22
